I v případě změny velikosti výřezu zůstanou nadpisy zarovnaných pohledů zarovnány.
Při umísťování pohledů na výkres je možné vyrovnat nadpisy pohledů.
Poznámka: Tato metoda vyrovnání pohledů na výkresu se nevztahuje na výkazy.
Chcete-li vyrovnat pohledy na výkresu
- V projektu přidejte na výkres dva nebo více pohledů.
- Přetáhněte pohled do požadovaného umístění na výkresu.
- Pokud chcete, změňte délku horizontální linie, která se zobrazuje v nadpisu pohledu.
- Přetáhněte druhý výkres do požadovaného umístění.

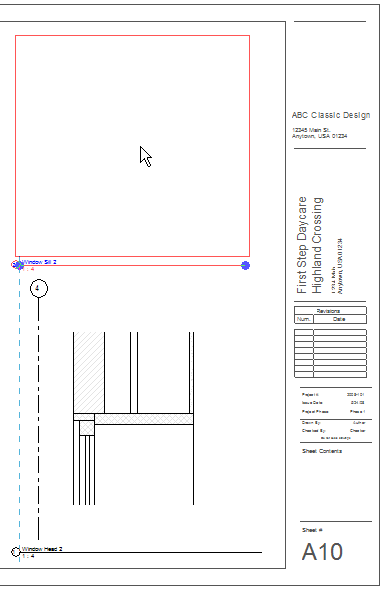

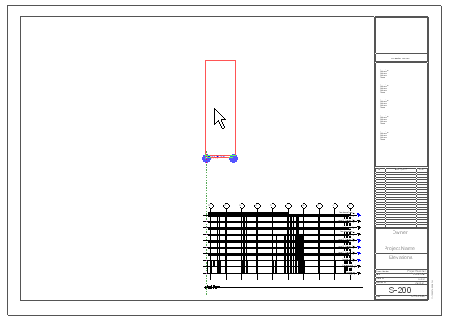

Jakmile se nadpis pohledu druhého výkresu vyrovná (vertikálně nebo horizontálně) s nadpisem pohledu prvního výkresu, aplikace Revit zobrazí přerušovanou čáru.
Příklad
Konstrukční příklad
- (Volitelné) Uzamkněte pohledy v daném místě na výkresu.
