Při práci na stavebních projektech je často nutné dělat změny, aby byly splněny požadavky klienta či předpisů.
Tyto revize je potřeba sledovat pro budoucí využití. Například je tak někdy potřeba zkontrolovat historii revizí a zjistit tak kdy, proč a kým byla provedena určitá změna. Aplikace Revit poskytuje nástroje, které umožňují sledovat revize a uvádět historii revizí na výkresech v sadě stavební dokumentace.
Příklad

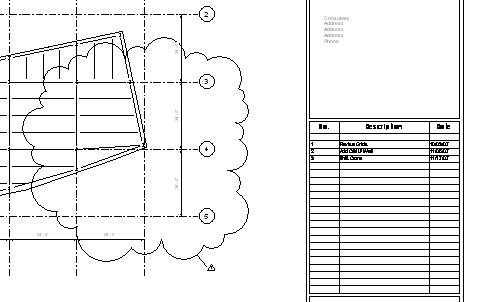

Revize na výkresu
Konstrukční příklad
Sledování revizí je proces zaznamenávání změn provedených na stavebním modelu následně po vydání listů. V aplikaci Revit je možné zobrazit a sledovat revize pomocí revizních obláčků, popisků a výkazů.
- Zadejte informace o revizi v dialogu Vydání/revize výkresu.
Viz část Zadávání revizních informací.
- Aktualizujte projekt aplikace Revit k implementaci změny.
- V jednom nebo více pohledech projektu nakreslete revizní obláčky, aby označily změněné oblasti.
Viz část Přidání revizního obláčku.
- Ke každému obláčku přiřaďte revizi.
Viz část Přiřazení revize k reviznímu obláčku.
- Opatřete revizní obláčky popisky, aby byly přiřazené revize identifikovány.
Viz část Přidání popisku k reviznímu obláčku.
- Zkontrolujte výkresy, zda revizní výkazy uvádějí požadované informace.
Viz část Zadání revizí do revizního výkazu.
- Vydejte revize.
Viz část Vydání revize.
Obvykle se proces revizí řídí takto:
