Úprava poznámky více výztuží

Poznámky více výztuží můžete upravit stejně jako jiné popisky.

1. V projektu vyberte poznámku více výztuží.



2. Klikněte na kartu Upravit | Poznámky více výztuží panel Upravit Vybrat popisek.

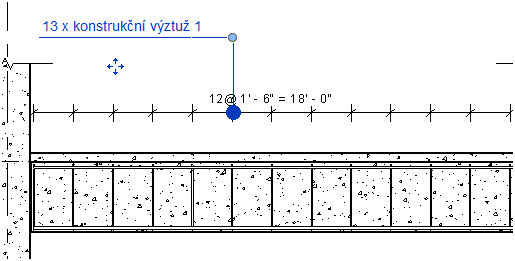

   Popisek se zvýrazní na kreslicí ploše.



   Kliknutím na uzel popisku přetáhněte odkaz do nového umístění.

3. (Volitelné) Otevřete rodinu popisků, aby bylo možné provést úpravy. V dialogu Upravit štítek použijte rozevírací seznam Konstrukční výztuž k přiřazení následujících doplňkových parametrů ke štítkům kót poznámek více výztuží:

   Možnost pro zobrazení počtu kót: Zobrazuje počet prvků výztuží, které jsou viditelné. V tomto počtu nejsou obsaženy výztuže, které jsou oříznuty mimo pohled.

   Možnost pro zobrazení celkové délky kót: Zobrazí vzdálenost od prvního a posledního odkazovaného prvku výztuže.

   Poznámka: Jestliže rodina popisků obsahuje buď možnost pro zobrazení počtu kót, nebo možnost pro zobrazení celkové délky kót, ale není součástí poznámky více výztuží, tyto parametry se nezobrazí nebo nejsou zobrazeny ve zprávě. Pokud je parametr pro zobrazení počtu kót použit v poznámce více výztuží s možností Záhlaví popisků shodujících se se skupinami, která je v části Vlastnosti typu zakázána, tento parametr se nezobrazí nebo nebude zobrazen ve zprávě.
