Určení souboru IES jako zdroje světla

Soubor IES je textový soubor, který obsahuje popis intenzity zdrojů světla v bodech na sférické osnově. Poskytuje v rendrovaných obrázcích více fotorealistických světelných efektů než jiné typy distribuce světla. Viz část Fotometrie a soubory IES.

Určení souboru IES jako zdroje světla ve dvou krocích. Nejprve je nutné v definici zdroje světla určit fotometrickou síť pro distribuci světla. (K provedení tohoto kroku je třeba upravit rodinu osvětlovacích těles.) Druhým krokem je určení konkrétního souboru IES, který bude použit. (Tento krok můžete provést buď při úpravě rodiny osvětlovacích těles nebo při změně parametrů typu konkrétního osvětlovacího tělesa v projektu.)

Určení souboru IES jako zdroje světla

1. Opatřete si požadovaný soubor IES.

   Soubor IES můžete získat přímo od výrobce nebo můžete použít ten, který je dodáván spolu s aplikací Revit. Soubory IES aplikace Revit jsou uloženy v následujícím umístění:

   %ALLUSERSPROFILE%\Autodesk\<název a verze produktu>\IES

2. Určete distribuci světla fotometrickou sítí.
   1. V Editoru rodin otevřete rodinu osvětlovacích těles.
   2. Na kreslicí ploše vyberte zdroj světla.
   3. Klikněte na kartu Upravit | Zdroj světlapanel Osvětlení (Definice zdroje světla).
   4. V dialogu Definice zdroje světla vyberte požadovaný tvar u položky Vyzařovat z tělesa.
   5. Pro položku Distribuce světla zvolte možnost (Fotometrická síť).
   6. Klikněte na tlačítko OK.
   7. Uložte změny do rodiny osvětlovacích těles.
3. Určete soubor IES, který chcete použít.
   1. Chcete-li pomocí souboru IES definovat distribuci světla pro celou rodinu osvětlovacích těles, nechejte rodinu osvětlovacích těles v Editoru rodin otevřenou. Klikněte na panel Vlastnosti (Typy rodin). V části Název vyberte typ rodiny, kterou chcete změnit.
   2. Chcete-li pomocí souboru IES definovat distribuci světla pro vybrané instance rodiny osvětlovacích těles, otevřete projekt, ve kterém se používá, a vyberte rodinu osvětlovacích těles v projektu. Klikněte na kartu Upravit | Osvětlovací tělesapanel Vlastnosti (Vlastnosti typu). Klikněte na možnost Duplikovat, zadejte název nového typu rodiny a klikněte na tlačítko OK.

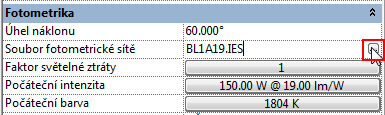

   3. V seznamu parametrů přejděte dolů na položku Fotometrie.
   4. Klikněte na sloupec Hodnota u položky Soubor fotometrické sítě.
   5. Klikněte na tlačítko (Procházet).

      Poznámka: Tlačítko Procházet se zobrazí po kliknutí dovnitř pole.
   6. Přejděte na soubor IES, klikněte na něj a zvolte možnost Otevřít.
   7. Klikněte na tlačítko OK.
   8. Uložte změny do projektu nebo do rodiny osvětlovacích těles.

Tvar zdroje světla na kreslicí ploše nyní odpovídá zadanému souboru IES. (Chcete-li zdroj světla vidět v pohledu projektu, musíte zapnout viditelnost zdrojů světla. Viz část Zobrazení zdrojů světla v pohledu.)
