Vytvoření bokorysného pohledu na rám

Na půdorysu rámové konstrukce určete bokorysné pohledy.

Poznámka: Před přidáním pohledu na rám musí být v pohledu vytvořena osnova.

1. Klikněte na kartu Pohledpanel Vytvořitrozevírací seznam Bokorys (Pohled na rám).
2. Na panelu Možnosti vyberte měřítko pohledu.
3. (Volitelné) V části Výběr typu vyberte typ pohledu v seznamu nebo kliknutím na tlačítko Upravit typ upravte existující typ pohledu nebo vytvořte nový typ pohledu.

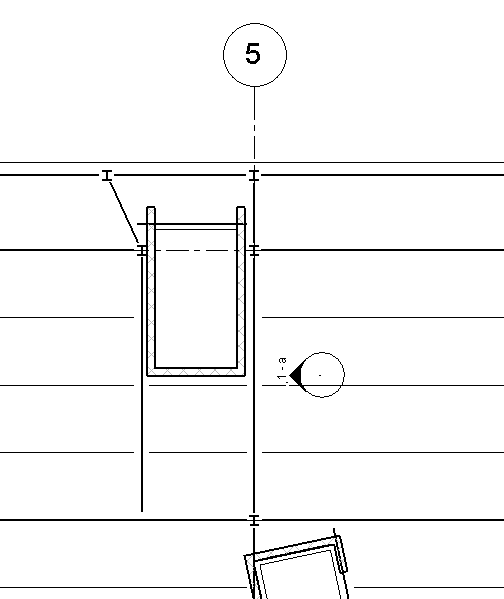

4. Symbol pohledu na rám umístěte kolmo na čáru zvolené osnovy a ve směru pohledu, který má být zobrazen, a klikněte.

5. Postup dokončete stisknutím klávesy Esc.
6. Chcete-li otevřít pohled na rám, dvakrát klikněte na šipku bokorysu.

   Pohled představuje pohled oblasti s úplnou výškou na pracovní rovině osnovy nebo referenční roviny. Pohled je omezen okolními osnovami či omezeními referenční roviny.
