Bokorysné pohledy

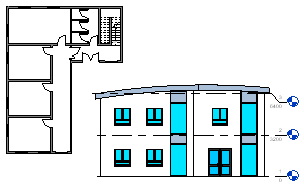

Model můžete zobrazit z mnoha bokorysných perspektiv.

Karta Pohledpanel Vytvořitrozevírací seznam Výška Výška
Karta Pohledpanel Vytvořitrozevírací seznam Výška Pohled na rám

Témata v této části

Bokorysné pohledy
Vnější nebo vnitřní bokorysnou perspektivu modelu lze zobrazit ze čtyř výchozích směrů šablony nebo jiných směrů, které určíte.
Referenční bokorysy
Přidejte štítky k existujícím bokorysům, podle kterých se divák orientuje. Mezi obvyklé referenční štítky bokorysu mohou patřit sever, jih, východ, západ.
Pohledy na rám
Pracovní roviny můžete rychle zarovnat k osnově nebo pojmenované referenční rovině.
Vlastní popisky bokorysů
Vytvořte symboly výšky a názvy, aby odpovídaly potřebám vaší organizace.
Vlastnosti bokorysného pohledu
Můžete definovat operace a vzhled popisků pohledů, popisků detailů a referenčních štítků.
Vytvoření bokorysného pohledu
Bokorysné pohledy lze použít k prohlížení projektu z různých míst, zvenčí nebo zevnitř.
Změna symbolu pohledu
Vyberte symbol, který má význam pro vaši organizaci.
Změna roviny oříznutí v bokorysném pohledu
Velikost plochy zobrazení bokorysu lze změnit přetažením koncových bodů roviny ořezání.
Umístění referenčního bokorysu
Vyberte štítek referenčního pohledu ze seznamu existujících názvů nebo vytvořte prázdný pohled, který můžete upravit později.
Vytvoření bokorysného pohledu na rám
Na půdorysu rámové konstrukce určete bokorysné pohledy.
Vytvoření vlastního popisku bokorysného pohledu
Pomocí nástrojů Editoru rodina vytvořte popisky bokorysných pohledů pro potřeby vaší organizace.
Změna vlastností symbolu bokorysu
Vytvořte smysluplné alternativní popisky výšky nebo změňte existující popisky.

Nadřazené téma: Pohledy projektů

Související informace

Popisky pohledu pro řezy, výšky a detaily
