Přidání kóty výškového bodu

Přidáním výškového bodu získáte bod výšky pro prvek, například pro rampu, silnici, terén nebo podestu schodiště.

  1. Klikněte na kartu Poznámkapanel Kóta (Výšková kóta).
  2. V části Výběr typu vyberte typ výškové kóty, kterou chcete umístit.
  3. Na panelu Možnosti proveďte následující:
    1. Zaškrtněte nebo zrušte zaškrtnutí políčka Odkaz.

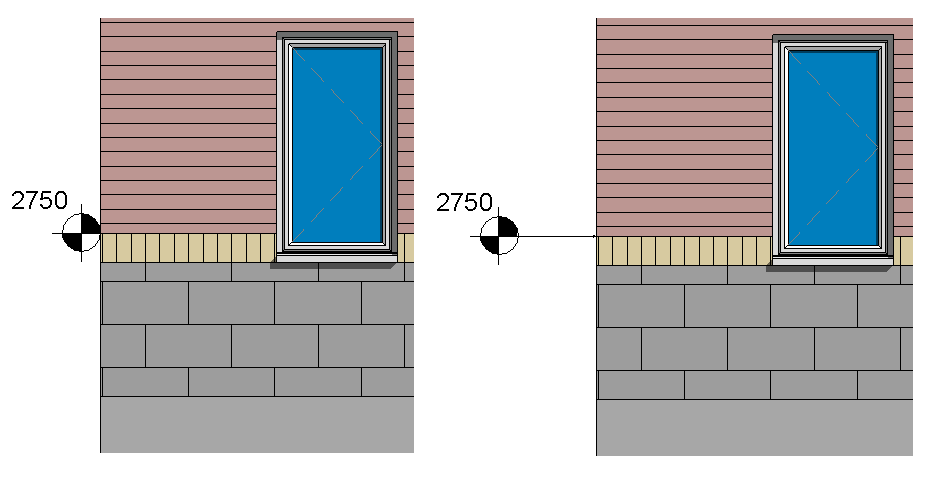

      Výšková kóta bez odkazu a s odkazem

    2. Je-li vybrána možnost Odkazová čára, lze u této čáry volitelně přidat ohyb odkazové čáry výškové kóty výběrem možnosti Rameno.

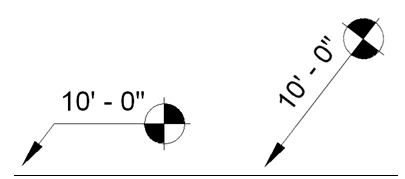

      Odkaz výškového bodu s ramenem a bez ramene

    3. Při umisťování relativního výškového bodu vyberte úroveň Relativní základny.
    4. Vyberte některou možnost v části Zobrazit výšky (aktivní při umístění výškové kóty do půdorysného pohledu).
      • Možnost Skutečná (vybraná) výška udává výšku vybraného bodu na prvku.
      • Možnost Výška horní plochy udává výšku horní plochy prvku.
      • Možnost Výška dolní plochy udává výšku dolní plochy prvku.
      • Možnost Výšky horní a dolní plochy udává výšky horní a dolní plochy prvku.
  4. Vyberte některou hranu prvku nebo určitý bod na terénu.

    Při pohybu ukazatele myši přes prvek, na který můžete umístit výškový bod, se na kreslicí ploše zobrazuje hodnota výškového bodu.

  5. Chcete-li výškový bod umístit:
    • bez odkazové čáry – kliknutím jej umístěte,
    • s odkazovou čárou – přesuňte ukazatel myši mimo prvek a kliknutím umístěte výškový bod,
    • s odkazovou čárou a ramenem – přesuňte ukazatel myši mimo prvek. Jedním kliknutím umístěte rameno odkazové čáry. Znovu přesuňte ukazatel myši a kliknutím umístěte výškový bod.
  6. Chcete-li nástroj ukončit, stiskněte dvakrát klávesu Esc.

Pokud výškový bod po umístění vyberete, pomocí přetahovacích ovládacích prvků jej lze přemístit. Při odstranění odkazovaného prvku nebo vypnutí jeho viditelnosti je výškový bod odebrán.
