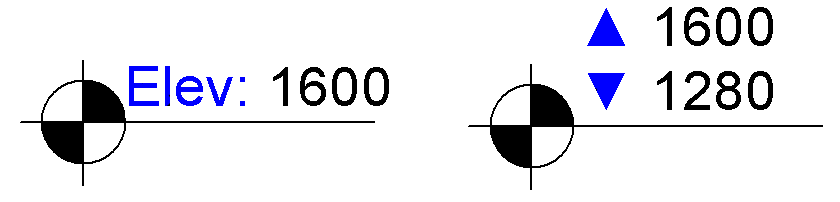

Výškovou kótu můžete upravit přidáním předpony, přípony a štítků pro indikátory.
Úpravou parametrů typu výškového bodu můžete přidat text pro indikátor výšky, indikátor horní plochy a indikátor dolní plochy. Tento text může být zobrazen jako přípona nebo předpona hodnoty výškového bodu.
Úpravou parametrů instance výškového bodu můžete navíc přidat dodatečný text předpony a/nebo přípony k prosté (nebo horní) hodnotě a dolní hodnotě.
Pořadí zobrazení textu souvisejícího s hodnotou výškové kóty:
- Předpona prosté/horní hodnoty nebo předpona dolní hodnoty (parametry instance)
- Indikátor horní plochy nebo indikátor dolní plochy při nastavení Předpona (parametry typu)
- Indikátor výšky při nastavení Předpona (parametr typu)
- Hodnota výškového bodu
- Indikátor výšky při nastavení Přípona (parametr typu)
- Indikátor horní plochy nebo indikátor dolní plochy při nastavení Přípona (parametry typu)
- Přípona prosté/horní hodnoty nebo přípona dolní hodnoty (parametry instance)
