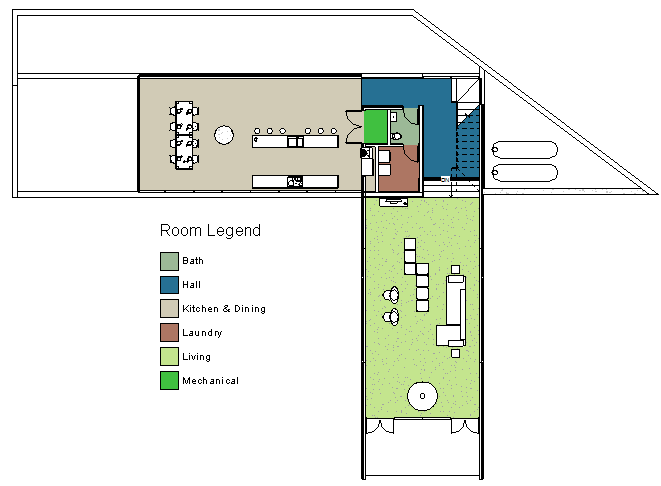

U pohledů používajících barevná schémata lze pomocí legend barevných výplní rozlišit barevné znázornění.
Barevná schémata používají barvy, které zadáte pro místnosti a plochy v půdorysu podlaží nebo v pohledu řezu.
V aplikaci Revit MEP lze určit barevná schémata pro trubky a potrubí. Legendu barevné výplně je možné přidat do obarveného pohledu a označit v ní, co která barva reprezentuje.
Legendy barevných výplní lze umístit kamkoli do půdorysu podlaží. Více legend barevných výplní je možné umístit do pohledu. Pokud nechcete zobrazit legendu barevné výplně v pohledu, na který jste použili barevné schéma, můžete legendu vybrat a pak odstranit.
Velikost legend barevných výplní je možné měnit pomocí přetahovacích ovládacích prvků. V legendě barevné výplně je také možné měnit velikost vzorků, zobrazit nebo skrýt nadpis legendy, měnit pořadí položek legendy a upravovat grafický vzhled vzorků.
