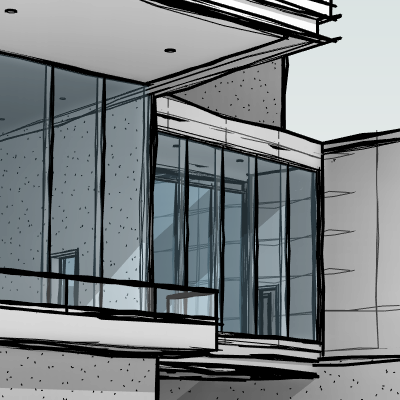

K dosažení ručně kresleného grafického stylu pohledů použijte nástroj Čáry náčrtu.
Čáry náčrtu můžete použít pro všechny typy pohledů, včetně půdorysů, bokorysů, řezů, procházek, 3D ortografických pohledů a perspektivních pohledů.
Videofilmy: Čáry náčrtu
Můžete definovat nastavení čar náčrtu pro aktuální pohled. Můžete také definovat tato nastavení jako součást šablony pohledu a použít šablonu na jiný pohled.
Čáry náčrtu...
- lze použít pro prvky modelů, komponenty detailů a vzory výplní v pohledu.
- nelze použít na prvky poznámek, například kóty, čáry osnov, podlaží, text, značky řezů, popisky pohledů a popisky místností.
- nejsou viditelné u upravovaného prvku, pokud pracujete v režimu náčrtu (například při vytváření podlaží a střech), ale lze je zobrazit po ukončení režimu náčrtu.
Chcete-li zlepšit vzhled čar náčrtu v pohledu, použijte možnost Vylepšit čáry vyhlazením.
Po použití čar náčrtu u pohledu můžete provést následující akce:
- export pohledu do souboru obrázku,
- tisk pohledu (pouze rastrové zpracování),
- přidání pohledu do výkresu.
