Definice čar náčrtu

Chcete-li použít čáry náčrtu na aktuální pohled, definujte nastavení v dialogu Možnosti grafického zobrazení.

Poznámka: Chcete-li použít čáry náčrtu na více pohledů stejného typu, můžete vytvořit a použít šablonu pohledu, která definuje nastavení položky Čáry náčrtu.

1. Otevřete pohled.
2. Na ovládacím panelu Pohled klikněte na položku Styl zobrazeníMožnosti grafického zobrazení.
3. Pod položkou Čáry náčrtu vyberte možnost Povolit čáry náčrtu.
4. U položky Roztřesení posuňte posuvník nebo zadejte číslo mezi 0 a 10 a určete stupeň proměnlivosti načrtnuté čáry.

   Pokud je zadána hodnota 0, vytvoří se rovné čáry bez stylu zobrazení pomocí náčrtu rukou. Pokud je zadána hodnota 10, vytvoří se více načrtnutých čar s vyšším stupněm vln pro každou modelovou čáru.

   V následujících příkladech je rozšíření rovno 5, ale hodnota roztřesení se mění.



   Roztřesení = 0

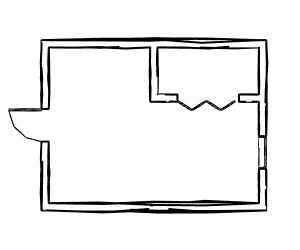

   Roztřesení = 5

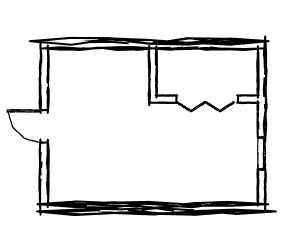

   Roztřesení = 10

5. U položky Rozšíření posuňte posuvník nebo zadejte číslo od 0 do 10 a určete, jak daleko jsou koncové body modelové čáry protaženy mimo průsečíky.

   Pokud je zadána hodnota 0, vytvoří se čáry, které se protnou v průsečících. Pokud je zadána hodnota 10, vytvoří se čáry, které pokračují mimo průsečíky.

   V následujících příkladech je roztřesení rovno 5, ale hodnota rozšíření se mění.

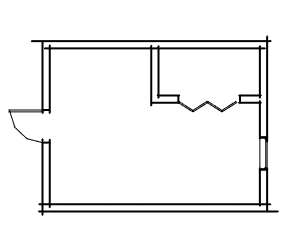

   Rozšíření = 0



   Rozšíření = 5

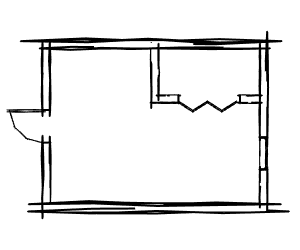

   Rozšíření = 10

6. (Volitelné) Chcete-li vylepšit vzhled čar v pohledu, vyberte pod položkou Zobrazení modelu možnost Vylepšit čáry vyhlazením. Pokud je toto nastavení vypnuto, naleznete více informací v části Vylepšit čáry vyhlazením.
   Poznámka: Chcete-li zlepšit výkon, pokud je funkce antialiasing zapnuta, povolte hardwarovou akceleraci na kartě Grafika dialogu Možnosti.
7. Kliknutím na tlačítko Použít zobrazte výsledek bez ukončení dialogu, nebo kliknutím na tlačítko OK potvrďte nastavení a zavřete dialog.

Podle potřeby kliknutím na možnost Zobrazit šablonu uložte nastavení v šabloně, kterou lze použít na další pohledy.
