Export stěn, konstrukčních podlah, podlaží a nekonstrukčních prvků

Stěny, konstrukční podlahy a nekonstrukční prvky jsou do aplikace aplikace AutoCAD Architecture exportovány jako objemové prvky volného tvaru.

Objemové prvky lze převést v aplikaci aplikace AutoCAD Architecture na následující objekty:

• Stěny
• 3D tělesa aplikace AutoCAD
• Konstrukční podlahy
• Střechy
• Prostory

Stěny, dveře a okna

Do aplikace aplikace AutoCAD Architecture je možné exportovat konstrukční stěny a architektonické stěny. Stěny se převádějí na objemové prvky volného tvaru, které lze převést na stěny aplikace aplikace AutoCAD Architecture. Okna a dveře umístěná ve stěně jsou exportována jako jednoduché otvory, do nichž lze vkládat okna a dveře aplikace aplikace AutoCAD Architecture. Fyzikální reprezentace okna nebo dveří je také exportována jako reference bloku aplikace AutoCAD.

Příklad

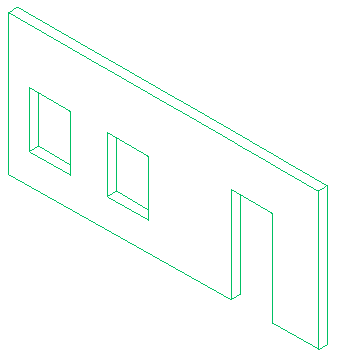

Stěna s otvory v aplikaci Revit

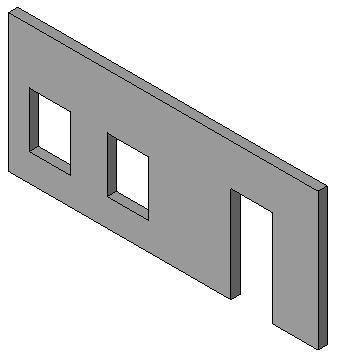

Objemový prvek aplikace aplikace AutoCAD Architecture převedený na stěnu s otvory

Konstrukční podlahy, podlaží a základy

Konstrukční podlahy, podlahy a základy je z aplikace Revit možné exportovat do aplikace aplikace AutoCAD Architecture jako objemové prvky volného tvaru.

Důležité: Pokud toto je poprvé, kterou se pokoušíte exportovat do aplikace aplikace AutoCAD Architecture, je nutné provést následující úkony

V dialogu Export souboru Revit.ini přidejte klíč ExportACAObjects a nastavte jeho hodnotu na 1.

Export prvků do aplikace aplikace AutoCAD Architecture

Otevření exportovaného výkresu v aplikaci aplikace AutoCAD Architecture

1. Vytvořte v aplikaci Revit stěny, konstrukční podlahy a nekonstrukční prvky.
2. Klikněte na možnost ExportovatFormáty CAD (soubory DWG).
3. V dialogu Export souboru DWG v možnosti Vybrat nastavení exportu klikněte na tlačítko (Upravit nastavení exportu).
4. Podle potřeby určete Možnosti exportu na jiných kartách a pak klikněte na tlačítko OK.
5. V dialogu Export souboru DWG v části Exportovat vyberte možnost <V sadě pohledů/výkresů relace>.
6. Vyberte 3D pohled k exportu. Viz část Vytvoření sad pohledů a výkresů a Výběr pohledů k tisku.
7. Klikněte na tlačítko Další.
8. V dialogu Exportovat formáty CAD ověřte, zda je v poli Typy souborů vybrána možnost Soubory DWG aplikace AutoCAD (*.dwg).
9. Klikněte na tlačítko OK.

   Vybraný pohled je exportován jako soubor DWG.

10. Spusťte aplikaci aplikace AutoCAD Architecture.
11. Klikněte na možnost Otevřítvýkres a otevřete exportovaný soubor DWG.

    Je-li to nutné, můžete upravit výsledné objemové prvky volného tvaru v aplikaci aplikace AutoCAD Architecture nebo je převést na stěny, konstrukční podlahy, střešní desky, prostory nebo 3D tělesa aplikace AutoCAD. Další informace získáte v nápovědě aplikace aplikace AutoCAD Architecture.
