Detaily zaplňují mezeru mezi projektem a skutečnou stavbou a poskytují stavitelům a dodavatelům informace o tom, jak má být projekt postaven.
Revit je modelovacím nástrojem informací o budově. Projekt se vytváří jako digitální reprezentace fyzických objektů v reálném světě. Ne všechny komponenty je však nutné modelovat trojrozměrně. Architekti a inženýři vytvářejí standardní detaily, které znázorňují konstrukci materiálů ve větším projektu. Detaily jsou podstatnými doplňky projektu, protože znázorňují, jak mají být materiály vzájemně propojeny.
- Detailní pohled obsahuje prvky z informačního modelu budovy.
- Pohled schéma/kresba je arch papíru, který není přímo spojen s informačním modelem budovy.
Pro detaily lze vytvořit dva hlavní typy pohledů: detailní pohledy a pohledy schéma/kresba.
Použití detailů
- ke sdělení podrobných informací,
- ke znázornění funkcí, které neexistují pro komponenty použité v projektu,
- ke kreslení čar v pohledu schéma/kresba bez odkazování na model, například pro značení nebo typické detaily,
- ke sledování prvků podkladů v pohledu,
- k vytvoření detailního pohledu s částí viditelného modelu, například v řezu stěny nebo v detailu,
- k zobrazení otočných lopatek v kolenu, například když nejsou otočné lopatky podporovány komponentou kolena.

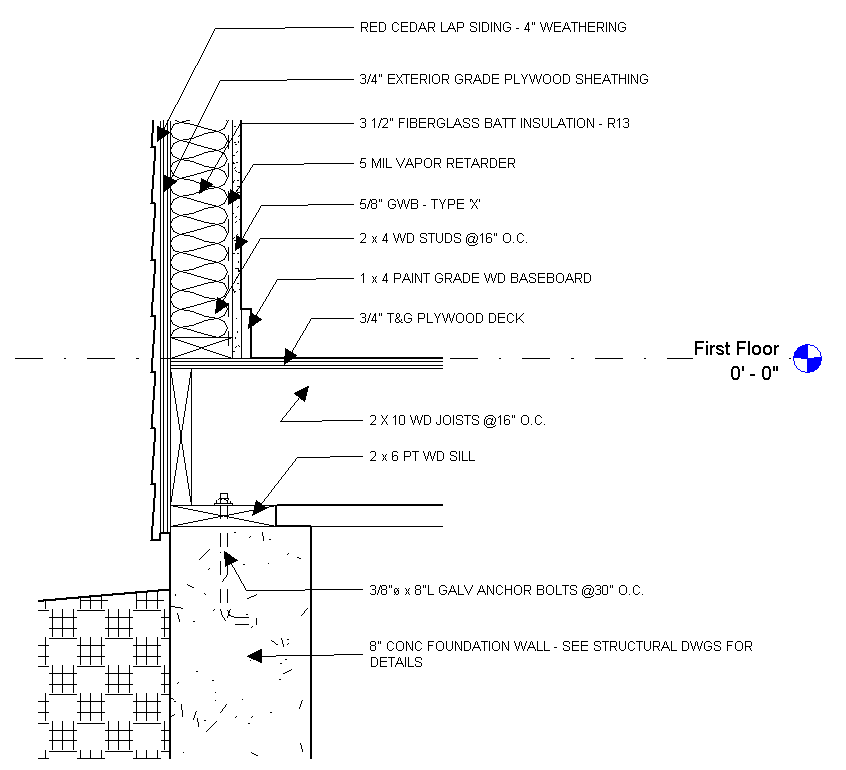

Detail základu načrtnutý pomocí nástrojů pro tvorbu detailů aplikace Revit
