Použití průhlednosti u ploch kategorií prvků modelů

Pokud jsou prvky průhledné, jsou na plochách prvků nakresleny pouze hrany a vzory výplně (včetně výplní těles).

Poznámka: Pokud potřebujete použít průhlednost na jednotlivé plochy prvků modelů, přečtěte si část Přepsání viditelnosti a grafického zobrazení jednotlivých prvků.

1. Otevřete pohled, ve kterém chcete u ploch kategorií modelů použít průhlednost.
2. Klikněte na nabídku Pohledpanel Grafika (Viditelnost/Zobrazení) nebo klikněte pravým tlačítkem myši na prvek na kreslicí ploše a klikněte na příkaz Přepsat zobrazení v pohledu Podle kategorie.
3. V dialogu Viditelnost/Zobrazení klikněte na kartu Kategorie modelů.

   Chcete-li upravit kategorie modelů u prvků v připojeném modelu

   1. Klikněte na kartu Připojené soubory aplikace Revit.
   2. Klikněte na tlačítko ve sloupci Nastavení zobrazení.
   3. V dialogu Nastavení zobrazení připojeného souboru RVT klikněte na tlačítko Vlastní.
   4. Klikněte na kartu Kategorie modelů.
   5. Z rozevírací nabídky vyberte možnost <Vlastní>.
4. Zvýrazněte řádek nebo řádky kategorií.
5. Ve sloupci Průhledné zaškrtněte políčko.
6. Kliknutím na tlačítko Použít zobrazte změny a kliknutím na tlačítko OK zavřete dialog Viditelnost/Zobrazení.

Pokud jsou prvky průhledné, jsou na plochách prvků nakresleny pouze hrany a vzory výplně (včetně výplní těles). Plochy mezi čarami vzoru nejsou nakresleny. V pohledech Skrytá čára a Stínováno jsou části hran skryté. Hranu je možné skrýt plochou neprůhledného prvku a plochou jejího vlastního prvku (a to i v případě, že je označen jako průhledný). Hrany nejsou skryty jinými průhlednými prvky.

Příklad

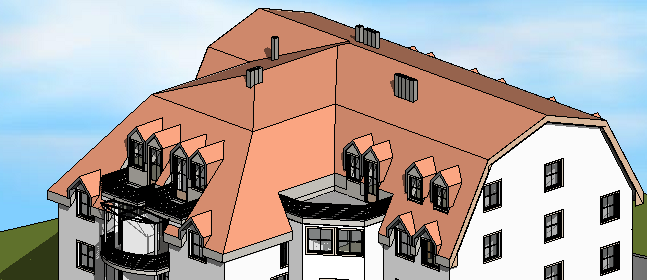

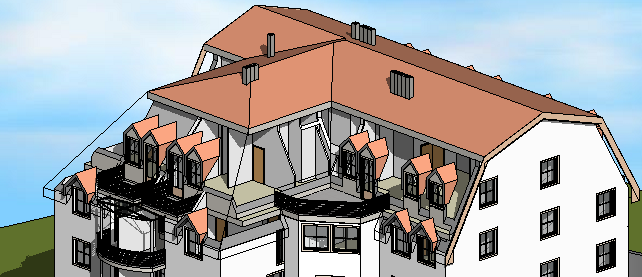

Na následujících obrázcích je znázorněn stejný model v 3D pohledu. Na druhém obrázku je znázorněn vzhled části střechy po použití průhlednosti.
