Vložte referenční detail do existujícího pohledu nebo vytvořte nový pohled schématu/kresby.
- Otevřete pohled, do kterého chcete přidat popisek k pohledu schéma/kresba.
- Klikněte na kartu Pohled
panel Vytvořit
(Detail). - Na panelu Reference vyberte možnost Odkaz na jiný pohled.
- V rozevíracím seznamu vyberte název referenčního pohledu. (V případě dlouhého seznamu názvů pohledů může být užitečné zadat klíčová slova do pole pro hledání, čímž rychle vyhledáte název referenčního pohledu.) Poznámka: Uživatelům, kteří nejsou zákazníky programu Autodesk Maintenance Subscription a Desktop Subscription a nevyužívají Verze softwaru Revit 2015, se možnost Odkaz na jiný pohled zobrazí na panelu Možnosti bez funkce vyhledávání.
Pokud neexistují žádné pohledy, na které by bylo možné odkázat, vyberte možnost <Nový pohled kreslení> a vytvořte nový pohled kreslení. Referenční detail pak bude odkazovat na tento nový pohled kreslení.

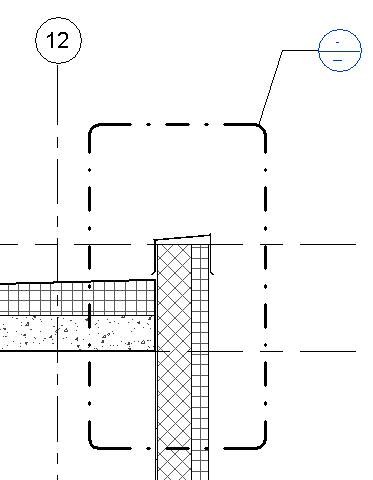

Poznámka: Pokud je v seznamu Odkázat na jiný pohled uveden pohled na výkresu, zobrazí se vedle názvu pohledu číslo detailu a výkresu. - Chcete-li definovat oblast detailu, přetáhněte kurzorem z levého horního do pravého dolního rohu. Tím vytvoříte bublinu detailu, která se znázorní jako čárkovaná čára uzavírající levý horní roh osnovy.
- Chcete-li zobrazit detailní pohled, dvakrát klikněte na záhlaví detailu.
Detailní pohled se zobrazí na kreslicí ploše.
Jestliže jste vytvořili nový pohled kreslení pro referenční detail, zobrazí se nový pohled v Prohlížeči projektu v části Pohledy (všechny)
Pohledy kreslení. Vytvořte pohled kreslení podle požadavků.
Poznámka: Chcete-li změnit pohled odkazovaný v detailu, vyberte bublinu detailu a na panelu Možnosti vyberte v rozevíracím seznamu název referenčního pohledu.
