Určete, zda a jak mají být začištěny spoje stěn v půdorysném pohledu.
- Klikněte na kartu Upravit
panel Geometrie
(Spoje stěn). - Přesuňte ukazatel na spoj stěn a klikněte kdekoli v rámci zobrazeného čtverce. Chcete-li vybrat více protnutých spojů stěn pro začištění, nakreslete výběrové okno kolem spojů nebo se stisknutou klávesou CTRL vyberte všechny spoje.Poznámka: Pokud nejste zákazníkem programu Autodesk Maintenance Subscription a Desktop Subscription, nebude možné vybrat více spojů a zadat možnost Zobrazení. Tento postup použijte k výběru jednotlivých spojů a podle potřeby určete možnost Zobrazení.
- Můžete vybrat, zda chcete povolit nebo zakázat spoje:
- Chcete-li povolit spojení stěn v aktuální konfiguraci, vyberte pro možnost Zobrazení na panelu Možnosti položku Povolit připojení a poté následující možnosti:

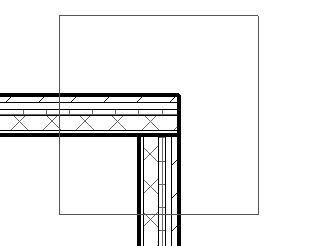

- Začistit spoj Zobrazí vyhlazený spoj. Když je příslušný spoj vybrán k úpravám, označují dočasné plné čáry skutečný konec vrstev stěny, jak ukazuje následující obrázek. Tyto čáry zmizí po ukončení práce s nástrojem Spoje stěn a nevytisknou se.
- Nezačistit spoj Zobrazí konce stěn přiražené k sobě, jak je vidět na následujícím obrázku.
- Použít nastavení pohledu Začistí spoje stěn v závislosti na vlastnosti instance Zobrazit připojení stěny u daného pohledu. Tato vlastnost určuje, zda bude začištění použito u všech typů stěn nebo jen u stěn stejného typu.
- Začistit spoj Zobrazí vyhlazený spoj. Když je příslušný spoj vybrán k úpravám, označují dočasné plné čáry skutečný konec vrstev stěny, jak ukazuje následující obrázek. Tyto čáry zmizí po ukončení práce s nástrojem Spoje stěn a nevytisknou se.
- Chcete-li určit, aby se konce stěn u protínajících se stěn nespojily, vyberte na panelu Možnosti položku Nepovolit připojení.
Možnost Nepovolit připojení určuje chování spoje u konce stěny bez ohledu na umístění dané stěny. Pokud například přesunete stěnu od aktuálního průsečíku, konec stěny nebude automaticky spojen s jinou stěnou.
Poznámka: Při výběru průsečíku spojených konců stěn a možnosti Nepovolit připojení je každý konec stěny v průsečíku nastaven na možnost Nepovolit připojení. Tímto způsobem byly vytvořeny odpojené nezávislé konce stěn v průsečíku (nikoli jediný spoj). Chcete-li obnovit spoj v tomto průsečíku, nakreslením výběrového okna okolo umístění spoje vyberte všechny konce stěn (jedním kliknutím na umístění vyberete pouze jeden konec stěny). Potom vyberte možnost Povolit připojení. Konce stěn se správně začistí a spojí. - Chcete-li povolit spojení stěn v aktuální konfiguraci, vyberte pro možnost Zobrazení na panelu Možnosti položku Povolit připojení a poté následující možnosti:
- Kliknutím na tlačítko Upravit ukončete nástroj.
