Změna konfigurace spoje stěny

Tento postup slouží ke změně konfigurace spoje čtyř nebo méně stěn, které se dosáhne změnou typu spoje nebo změnou pořadí spojení stěn.

Poznámka: Chcete-li upravit spoj stěny s více než 4 stěnami, spoj stěny na více podlažích nebo spoj stěny, který se nachází ve více než jedné pracovní sadě, seznamte se s obsahem části Úpravy spojů komplexních stěn.

1. Klikněte na kartu Upravitpanel Geometrie (Spoje stěn).
2. Přesuňte ukazatel myši na spoj stěn a klikněte na zobrazený šedý čtverec.
3. Na panelu Možnosti vyberte jeden z následujících typů spoje:
   • Tupý (výchozí typ spoje),

   • Kosoúhlý,

   • Pravoúhlé seříznutí: Seřízne konec stěny v úhlu 90°.

4. Je-li zvolen typ spoje Tupý nebo Pravoúhlé seříznutí, můžete kliknutím na tlačítka Předchozí nebo Další cyklicky procházet náhledy možných pořadí spojů. V případě spoje s pravoúhlým seříznutím, který je zobrazen nahoře, by byly dostupné následující možnosti pořadí.

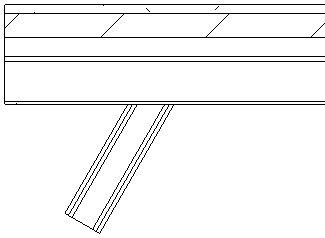

   Poznámka: Pravoúhlé seříznutí nebo zkosení nelze použít u spoje mezi stěnou a vnitřní částí další stěny, není možné ani změnit pořadí tupého spoje, protože je možná jen jediná konfigurace tupého spoje. Níže je znázorněn příklad tohoto rozvržení (se zvolenou možností Nezačistit připojení).


5. Když je zobrazena požadovaná konfigurace, ukončete nástroj kliknutím na tlačítko Upravit.
