Vytvoření nové úrovně povrchu

Chcete-li vytvořit novou úroveň povrchu, vyberte terén, který by měl být v aktuální fázi existujícím povrchem.

Aplikace Revit označí původní povrch jako zdemolovaný a vytvoří kopii s odpovídající hranicí. Aplikace Revit označí kopii jako novou v aktuální fázi.

Modelování terénu

1. Otevřete půdorys staveniště, který zobrazuje terén.
2. Klikněte na kartu Objemy a terénpanel Upravit terén (Nová úroveň povrchu).
3. V dialogu Upravit novou úroveň povrchu a vyberte některou z následujících položek:
   • Vytvoření nového terénu přesně podle existujícího terénu
   • Vytvoření nového terénu pouze podle obvodových bodů
4. Vyberte terén.

   Jestliže upravujete povrch, aplikace Revit přejde do režimu Náčrt. Můžete přidat nebo odstranit body, změnit výšku bodů nebo zjednodušit povrch.

5. Po skončení úprav povrchu klikněte na možnost Dokončit povrch.

Jestliže přetáhnete novou úroveň povrchu, všimněte si, že původní zůstává. Vyberte originál, klikněte na pravé tlačítko a klikněte na možnost Vlastnosti prvku. Všimněte si, že vlastnost Fáze demolice má hodnotu aktuální fáze.

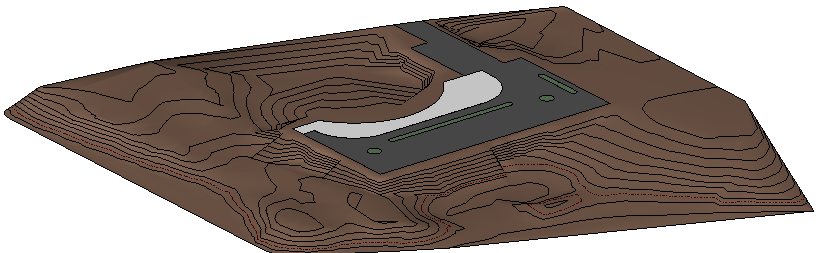

Příklad
