Vytvoření podoblastí terénu

Podoblasti terénu jsou oblasti, kde kreslíte uvnitř existujícího terénu.

Například je možné používat podoblasti pro kreslení parkovišť na modelovaném povrchu, silnic nebo ostrůvků. Vytvořením podoblasti nevzniknou samostatné povrchy. Pouze se definuje oblast povrchu, kde můžete použít jinou sadu vlastností, například materiál.

Vytvoření podoblasti

1. Otevřete půdorys staveniště, který zobrazuje terén.
2. Klikněte na kartu Objemy a terénpanel Upravit terén (Podoblast).

   Aplikace Revit přejde do režimu náčrtu.

3. Klikněte na možnost (Vybrat čáry) nebo k vytvoření podoblasti terénu použijte jiné nástroje náčrtu.
   Poznámka: K vytvoření podoblasti terénu použijte jednoduchou uzavřenou smyčku. Pokud vytvoříte více uzavřených smyček, k vytvoření podoblasti se použije pouze první smyčka. Zbývající smyčky budou ignorovány.

Úprava hranic podoblasti

1. Vyberte podoblast.
2. Klikněte na kartu Upravit | Topografiepanel Podoblast (Upravit hranice).
3. Klikněte na možnost (Vybrat čáry) nebo k úpravě podoblasti terénu použijte jiné nástroje náčrtu.

Příklad

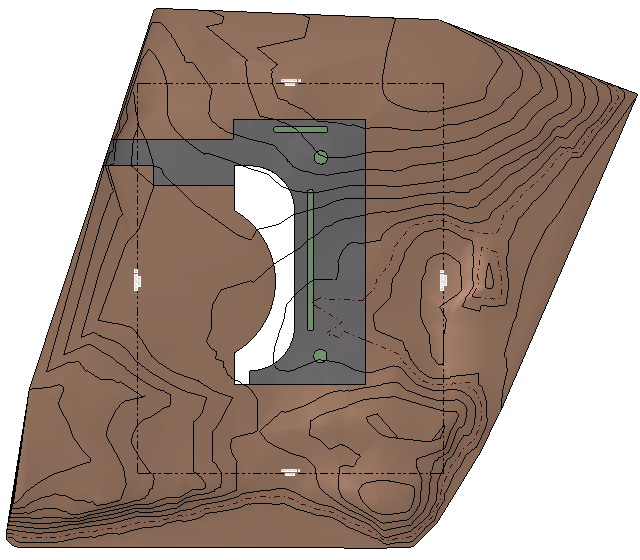

Následující obrázek znázorňuje terén, který má podoblast znázorněnou šedě.

Tip: Podoblasti lze použít k přidání prvků silnic, například parkovišť, přikázaných směrů a označení parkovacích míst pro invalidy. Chcete-li zjednodušit proces, použijte komponenty detailů jako šablonu a nástroj Vybrat čáry v Editoru podoblastí. Můžete také zamknout hranice podoblasti k vybraným čárám komponent detailů. Při přesunutí komponenty detailu se podoblast automaticky upraví.
