Vytvoření základové desky

Vytvořte základovou desku načrtnutím nebo výběrem stěn prvního podlaží modelu.

1. Klikněte na kartu Konstrukcepanel Základy Deska.
2. Pomocí nástroje Výběr typu určete typ základové desky.
3. Klikněte na kartu Upravit | Vytvořit hranici podlahy panel Kreslit Čára hranice a poté klikněte na tlačítko (Označit stěny) a vyberte příslušné stěny v modelu. Volitelně můžete načrtnout základovou desku. Pomocí nástrojů náčrtu na kartě Upravit | Vytvořit hranici podlahy panelu Kreslit vytvořte hranici základové desky. Náčrt musí tvořit uzavřenou smyčku nebo okrajovou podmínku.
4. Pokud chcete, aby se odsazení měřilo od nosné části stěny, klikněte na panelu Možnosti na možnost Protáhnout do stěny.
5. Na panelu Možnosti určete odsazení pro hrany desky v textovém poli Odsazení.
6. Klikněte na kartu Upravit | Vytvořit hranici podlahypanel Režim Dokončit.

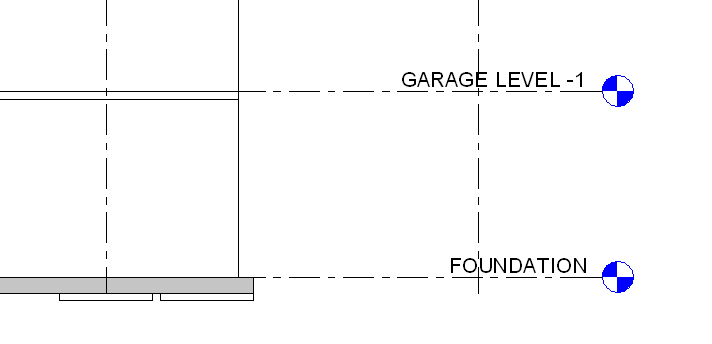

Poznámka: Základové desky se přidávají pod podlaží, ve kterém jsou zakresleny. Pokud tedy přidáte základovou desku do Podlaží 1, přidá se pod Podlaží 1 a nebude vidět v půdorysném pohledu Podlaží 1. Chcete-li zobrazit základové desky v půdorysném pohledu, vytvořte nové podlaží pod podlažím 1, například podlaží základů. Pokud vytvoříte nové podlaží pod podlažím 1, bude možné vidět základové desky jako podklad (zobrazený v půltónu) na podlaží 1.
