Schaukelverformung

Bei der Schaukelverformung werden Konturen um ihre lokale X- und Y-Achse gedreht. Schaukeln ist eine Funktion, die von 3ds Max automatisch angewendet wird, wenn Sie im Rollout Hautextrusions-Parameter die Option Konturlinie wählen. Verwenden Sie die Schaukelverformung, wenn Sie die Konturlinieneffekte manuell steuern möchten.

• Ein Extrusionsobjekt auswählen. > Modifikatorgruppe > Rollout Verformungen > Schaukel

Dialogfeld der Schaukelverformungskurve

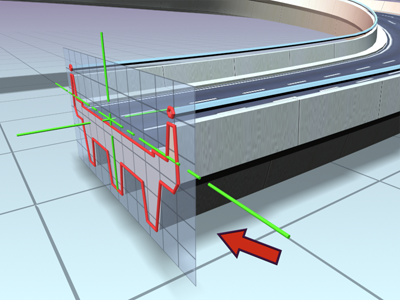

Straße ohne Schaukeln extrudiert

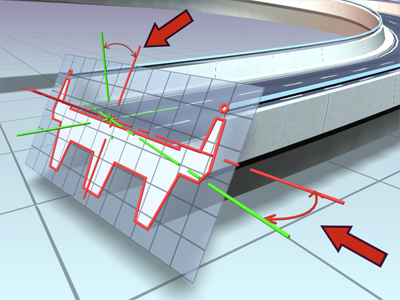

Straße mit Schaukeln extrudiert. "Schaukel" beeinflusst die Drehung der Kontur um die X- und Y-Achse im Verhältnis zum Pfad.

Die Kurven der Schaukelverformung haben folgende Eigenschaften:

• Zwei Kurven werden angezeigt: rot für die Rotation um die X-Achse und grün für die Drehung um die Y-Achse.
• Der vorgegebene Rotationswert für die Kurve beträgt 0 Grad.
• Durch positive Werte wird die Kontur gegen den Uhrzeigersinn um ihre positive Achse gedreht.
• Durch negative Werte wird die Kontur im Uhrzeigersinn um ihre positive Achse gedreht.

Unter Verformungs-Dialogfeld finden Sie weitere Informationen über die Steuerelemente in diesem Dialogfeld.

Prozeduren

So verwenden Sie die Schaukelverformung:

1. Wählen Sie ein Extrusionsobjekt aus.
2. Klicken Sie in der Modifikatorstapelanzeige auf "Loft-Extrusion".
3. Klicken Sie im Rollout "Verformungen" auf "Schaukel".
4. Bearbeiten Sie die Verformungskurven für die Rotation der X- und Y-Achse.
