Dialogfeld "Skizze"

Wenn Sie eine zusammenhängende Auswahl von Textur-Scheitelpunkten an einen Umriss in einem Bitmap anpassen möchten, sei es eine unregelmäßige Form, eine gerade Linie oder eine geometrische Form, können Sie den Vorgang mit dem Hilfsmittel "Skizze" schnell und unkompliziert durchführen und brauchen nicht die Scheitelpunkte einzeln zu ziehen.

• Modifikator UVW zuweisen > Rollout UVs bearbeiten > Schaltfläche UV-Editor öffnen > Dialogfeld UVs bearbeiten > Unterobjektebene Scheitelpunkt > Menü Extras > Scheitelpunkte skizzieren

Vorgehensweisen

Beispiel: So skizzieren Sie Textur-Scheitelpunkte im Freiform-Modus:

Sie können mit bereits ausgewählten Scheitelpunkten beginnen oder die Scheitelpunkte mit dem Hilfsmittel "Skizze" auswählen. In diesem Beispiel wird die zweite Methode verwendet.

1. Wählen Sie "Scheitelpunkte skizzieren".
2. Wählen Sie im Dialogfeld "Skizze" aus der Dropdown-Liste "Auswählen nach" bei Bedarf "Auswahl ziehen" aus.
3. Wählen Sie aus der Dropdown-Liste "Ausrichten" bei Bedarf "Freiform" aus.
4. Stellen Sie sicher, dass "Scheitelpunktreihenfolge zeigen" und "Interaktiver Modus" aktiviert sind. Lassen Sie "Mauszeigergröße beim Ziehen" auf den Vorgabewert eingestellt.
5. Klicken Sie auf "OK", um das Dialogfeld zu schließen.

   Der Mauszeiger nimmt die Form eines Kreises an, d. h., beim Ziehen wird gleichzeitig eine Auswahl festgelegt (Auswahl durch Ziehen).

6. Ziehen Sie im Dialogfeld "UVs bearbeiten" den Mauszeiger über die auszuwählenden Scheitelpunkte, und lassen Sie dann die Maustaste los.

   Beim Ziehen wird jedem Scheitelpunkt eine fortlaufende Nummer zugewiesen. Wenn Sie die Maustaste loslassen, nimmt der Mauszeiger die Form eines Stifts an, d. h., Sie befinden sich im Skizzenmodus.

   Anmerkung: Bevor Sie mit dem Skizzieren beginnen, wird durch jeden Mausklick zwischen dem Ziehen- und dem Skizzenmodus gewechselt.
7. Ziehen Sie im Editorfenster eine Wellenlinie.

   Die ausgewählten Scheitelpunkte folgen der Linie in numerischer Folge, wobei sie sich gleichmäßig auf die Länge der Linie verteilen. Wenn Sie die Skizze erneut beginnen möchten, lassen Sie die Maustaste los, und ziehen Sie erneut.

   Wenn Sie die Taste gedrückt halten und dann die Maustaste drücken und loslassen, wird durch Ziehen mit der Maus eine gerade Linie gezeichnet. Klicken und ziehen Sie erneut, wenn Sie verbundene, geradlinige Segmente zeichnen möchten.

   Sie können Freiformskizzen und Skizzen mit geraden Linien beliebig kombinieren:

   • Sie hängen eine Freiformlinie an ein gerades Liniensegment an, indem Sie die Taste loslassen und mit der Maus ziehen.
   • Sie hängen ein gerades Liniensegment an eine Freiformlinie an, indem Sie die Taste beim Ziehen gedrückt halten, die Maustaste loslassen und dann die Maus bewegen.
8. Klicken Sie zum Verlassen des Hilfsmittels "Skizze" mit der rechten Maustaste in das Editorfenster.

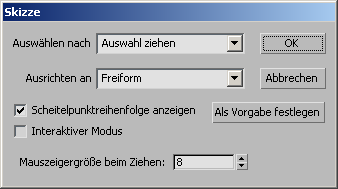

Benutzeroberfläche

Auswählen nach

Sie können auswählen, wie Sie die zu skizzierenden Scheitelpunkte auswählen möchten:

• Auswahl aufnehmen Hiermit nehmen Sie die Scheitelpunkte einzeln auf. Wenn Sie auf "OK" klicken, wird ein spezieller Cursor, bestehend aus einem +-Zeichen und dem Buchstaben P (für Pick = Auswählen), eingeblendet. Wenn sich der Cursor über einem Scheitelpunkt befindet, wird das +-Zeichen größer. Zum Beenden des Auswahlvorgangs klicken Sie mit der rechten Maustaste, und ziehen Sie dann mit der Maus zum Skizzieren. Nach dem Skizzieren kehren Sie zum Auswahlmodus zurück usw. Klicken Sie zum Beenden mit der rechten Maustaste.
• Auswahl ziehen Mit dieser Option können Sie mehrere Scheitelpunkte durch Ziehen auswählen. Wenn Sie auf "OK" klicken, nimmt der Mauszeiger die Form eines Kreises an. Nachdem Sie durch Ziehen Scheitelpunkte ausgewählt haben, lassen Sie die Maustaste los, und ziehen Sie dann (oder klicken Sie mit gedrückter Taste ) zum Skizzieren. Wie bei "Auswahl aufnehmen" wechselt der Mauszeiger zwischen Auswahl- und Skizzenmodus, bis Sie zum Beenden mit der rechten Maustaste klicken.
• Aktuelle Auswahl verwenden Verwendet die aktuelle Auswahl. Sie können die Auswahl während der Arbeit mit dem Hilfsmittel nicht ändern. Wenn es sich bei der aktuellen Auswahl um Kanten oder Flächen handelt, verwendet "Skizze" alle mit ausgewählten Unterobjekten verbundenen Scheitelpunkte.

Ausrichten an

Hiermit können Sie die Art des Skizzierens auswählen:

• Freiform Durch Ziehen mit der Maus können Sie in Freiform skizzieren (vergleichbar mit dem Zeichnen mit einem Stift). Wenn Sie beim Klicken die Taste gedrückt halten, können Sie verbundene Linien skizzieren.
• Linie Durch Ziehen mit der Maus skizzieren Sie ein einzelnes, gerades Liniensegment.
• Quader Durch diagonales Ziehen skizzieren Sie ein Rechteck.
• Kreis Durch Ziehen nach außen skizzieren Sie einen Kreis. Wenn Sie anschließend die Maus in einem Kreis bewegen, wird der Kreis gedreht.

Scheitelpunktreihenfolge zeigen

Zeigt nummerierte Beschriftungen an, die die Auswahlreihenfolge der Scheitelpunkte und die Reihenfolge, in der sie beim Skizzieren verteilt werden, angeben.

Interaktiver Modus

Zeigt beim Skizzieren die Scheitelpunktpositionen an. Deaktivieren Sie diese Option, damit die Eingaben schneller umgesetzt werden.

Mauszeigergröße beim Ziehen

Bestimmt die beim Ziehen einer Auswahl verwendete Mauszeigergröße. Vorgabe = 8. Bereich = 1 bis 15.

OK

Nimmt die Änderungen an und schließt das Dialogfeld.

Abbrechen

Setzt alle Änderungen zurück und schließt das Dialogfeld.

Als Vorgabe festlegen

Legt die aktuellen Einstellungen als Vorgaben für die aktuelle Sitzung fest.
