Modifikator "Netz in Vierecke einteilen"

Der Netz-Viereckseinteilung-Modifikator wandelt die Objektstruktur in vierseitige Polygone um, deren relative Größe von Ihnen angegeben wird. Dank dieser Funktion können abgerundete Ecken erzeugt werden, wenn die Option mit MeshSmooth kombiniert wird.

• Modifikatorgruppe > Eine Auswahl treffen. > Modifikatoren-Liste > Objektraummodifikatoren > Netz in Vierecke einteilen
• Menü "Standard": Treffen Sie eine Auswahl. > Menü "Modifikatoren" > Netz bearbeiten > Netz in Vierecke einteilen
• Menü Erweitert: Treffen Sie eine Auswahl. > Menü "Modifikatoren" > Geometrie (in Netz umwandeln) > Netz in Vierecke einteilen

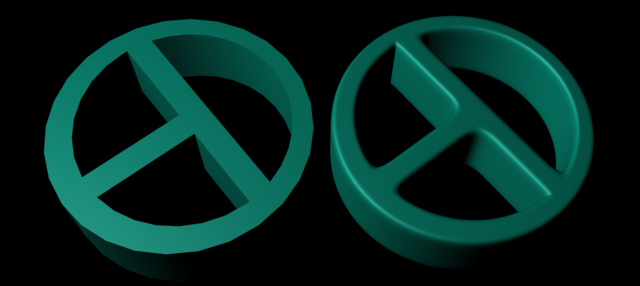

Links: Originalobjekt

Rechts: Nach der Anwendung der Modifikatoren "Netz in Vierecke einteilen" und "MeshSmooth"

Benutzeroberfläche

Quad Size % (Viereckgröße in %)

Die ungefähre Größe jedes vierseitigen Objekts relativ zur Größe des Objekts. Je kleiner dieser Wert, desto höher ist die Anzahl der Quader.

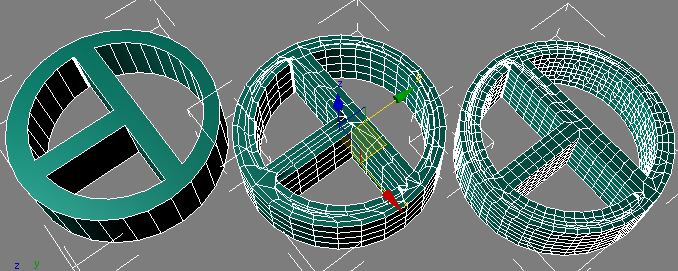

Links: Originalobjekt

Mitte: Viereck-Größe in % = 8,0

Rechts: Viereck-Größe in % = 4,0
