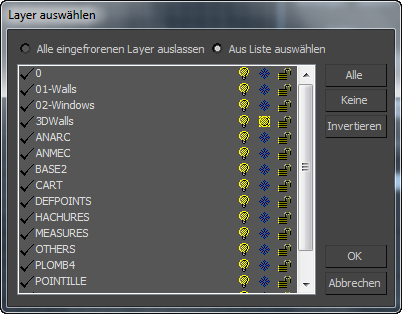

Dialogfeld "Layer auswählen"

In diesem Dialogfeld können Sie bestimmen, ob der Layer einer DWG-Datei ein- oder ausgeschlossen werden soll, sowie weitere Optionen festlegen, die im Folgenden beschrieben werden.

Menü "Anwendung" > Referenzen > Verknüpfungen verwalten > Dialogfeld "Verknüpfungen verwalten" > Gruppe "Anhängen" > Eine DWG/DXF-Datei auswählen > Schaltfläche "Einzuschließende Layer auswählen"
Menü "Anwendung" > Referenzen > Verknüpfungen verwalten > Dialogfeld "Verknüpfungen verwalten" > Gruppe "Dateien" > Eine DWG- oder DXF-Datei auswählen > Schaltfläche "Neu laden" > Dialogfeld "Dateiverknüpfungs-Einstellungen: DWG-Dateien" > Registerkarte "Erweitert" > Schaltfläche "Einzuschließende Layer auswählen"
Gruppe Dienstprogramme > Rollout Dienstprogramme > Schaltfläche Weitere > Dialogfeld Dienstprogramme > Dateiverknüpfungs-Manager > Dialogfeld Dateiverknüpfungen verwalten > Gruppe Anhängen > Eine DWG/DXF-Datei auswählen > Schaltfläche "Einzuschließende Layer auswählen"
Gruppe Dienstprogramme > Rollout Dienstprogramme > Schaltfläche Weitere > Dialogfeld Dienstprogramme > Dateiverknüpfungs-Manager > Dialogfeld Dateiverknüpfungen verwalten > Gruppe Dateien > Eine DWG/DXF-Datei markieren > Schaltfläche "Neu laden" > Dialogfeld "Dateiverknüpfungs-Einstellungen: DWG-Dateien" > Registerkarte "Erweitert" > Schaltfläche "Einzuschließende Layer auswählen"

Anmerkung: Den Einschließen-/Ausschließen-Status eines Layers schalten Sie um, indem Sie in der Liste der Layer auf den gewünschten Layer klicken. Eingeschlossene Layer sind mit einem Häkchen links vom Layernamen gekennzeichnet. Die Liste der eingeschlossenen Layer wird für weitere Neuladevorgänge mit der verknüpften Datei beibehalten. Zu Informationszwecken zeigen die Eigenschaftssymbole den Status der Layereigenschaften an, Sie können diesen Status jedoch in diesem Dialogfeld nicht ändern.

Unterschiede zwischen Layern und Blöcken in AutoCAD und 3ds Max

AutoCAD verfügt über eine spezielle Handhabung für Objekte in der Blockdefinition, die mit Layer 0 verbunden sind. Wenn ein Block Objekte auf Layer 0 enthält und für diese Objekte wurde als Farbeigenschaft "Nach Layer" oder "nach Block" festgelegt, wird die Farbe des Objekts entweder durch die Farbe des Blocks oder vom Layer bestimmt, der in AutoCAD der Blockreferenz zugewiesen wurde. Wenn Blöcke verschachtelt sind, kann dieses Farbsystem komplex werden.

Benutzeroberfläche

Alle eingefrorenen Layer auslassen Mit dieser Option werden alle in der verknüpften Datei eingefrorenen Layer ausgeschlossen. Alle aktiven Layer werden eingeschlossen.
Aus Liste auswählen Mit dieser Option können Sie einzelne aktive Layer zum Einschließen/Ausschließen auswählen.

[Layerliste]: Listet alle Layer mit Symbolen, die ihren Status anzeigen, auf. Ein Häkchen vor dem Layernamen zeigt an, dass der Layer ausgewählt ist.
Alle: Es werden alle Layer in der verknüpften Datei ausgewählt. Sie können anschließend die Auswahl der Layer, die Sie ausschließen möchten, wieder aufheben.
Keine: Die Auswahl aller Layer in der verknüpften Datei wird aufgehoben. Sie können anschließend die Layer, die Sie einschließen möchten, auswählen.
Invertieren: Kehrt die aktuelle Auswahl der Layer in der verknüpften Datei um: Die Markierung ausgewählter Layer wird aufgehoben und nicht ausgewählte Layer werden ausgewählt.
