Das Definieren der Bauteilgeometrie ist normalerweise der erste Schritt bei der Entwicklung eines Finite-Element-Modells.
In diesem Schritt wird die Plattengeometrie skizziert und extrudiert, um einen Volumenkörper zu erstellen.
- Öffnen Sie Abaqus/CAE. Einige der in diesem Lernprogramm dargestellten Abbildungen stammen aus älteren Versionen von Abaqus. Aus diesem Grund können die Ergebnisse bei Verwendung anderer Versionen von CAE geringfügig abweichen.
- Wählen Sie nach dem Öffnen von Abaqus/CAE .
- Doppelklicken Sie in der Modell-Baumstruktur auf PartsContainer
, oder klicken Sie in der Hauptsymbolleiste auf . - Geben Sie im Dialogfeld Create Part, das angezeigt wird, dem Bauteil den Namen Composite_Plate, und übernehmen Sie die vorgegebene Auswahl der Optionen "3D", "Deformable", "Solid" und "Extrusion". Legen Sie "Approximate Size" auf 1 fest.
- Erstellen Sie mithilfe des Werkzeugs Create Lines: Rectangle
ein Rechteck mit der ersten Ecke bei 0, 0 und der gegenüberliegenden Ecke bei 0.254, 0.381. - Erstellen Sie mithilfe des Werkzeugs Create Circle: Center and Perimeter

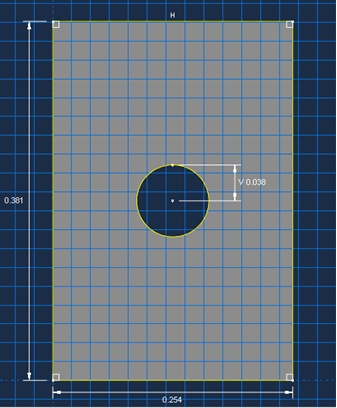

einen Kreis mit dem Mittelpunkt bei 0.127, 0.1905 und dem Umfangspunkt bei 0.127, 0.2286. Die Profilskizze ist jetzt fertig, eine Abbildung mit Bemaßungen sehen Sie weiter unten. - Klicken Sie auf die Schaltfläche
und anschließend auf die Schaltfläche
, um die Skizze fertig zu stellen. - Geben Sie im Dialogfeld Edit Base Extrusion, das angezeigt wird, den Wert 0.001016 m in das Feld für die Tiefe ein, da 8 Lagen mit einer Dicke von 0.000127 m vorgesehen sind. Klicken Sie auf OK.
