HIN-Datei

Verwenden Sie die HIN-Datei zur Festlegung des Verlaufs der Ermüdungsbelastung.

Wie bei allen Algorithmen für die Ermüdungsberechnung müssen Kenntnisse des Belastungsverlaufs bereitgestellt werden, um präzise die Dauerfestigkeit eines Verbundmaterials vorherzusagen. Im Gegensatz zu vielen Algorithmen für die Ermüdungsberechnung sind auch Kenntnisse des Zeitverlaufs erforderlich, wenn die Dauerfestigkeit von Verbundmaterial-Strukturen prognostiziert werden soll. Um die Spezifikation des Belastungsverlaufs mit der Ermüdungsfunktion zu erleichtern, benötigt Simulation Composite Analysis eine HIN-Datei zur Beschreibung des Analyseschritts der Ermüdungsbelastung und des Verlaufs der Belastung.

Für dieses Problem fügen Sie eine einzelne Blockbelastung hinzu, die zweimal wiederholt werden soll und den Belastungsverlauf des Ermüdungsschritts definiert. Durch Angabe der Last als Prozentsatz der maximalen Last zu drei Zeitpunkten kann ein sägezahnförmiger Verlauf der Ermüdungsbelastng dargestellt werden. Weitere Informationen finden Sie im Benutzerhandbuch für Simulation Composite Analysis (siehe Festlegen eines Belastungsverlaufs für progressive Ermüdung).

1. Öffnen Sie einen Texteditor, zum Beispiel den Windows-Editor.
2. Fügen Sie die erforderlichen Schlüsselwörter *FATIGUE und *BLOCK wie unten gezeigt hinzu:

   *FATIGUE, STEP=2
   *BLOCK, REPEATS=2
   0.1, 0.0
   1.0, 0.1
   0.1, 0.13

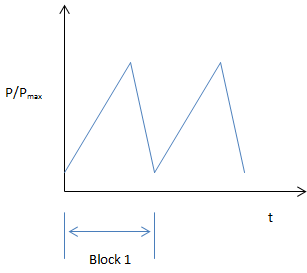

Der angegebene Belastungsverlauf repräsentiert die nachfolgend dargestellte Ermüdungsbelastung.



3. Speichern Sie die HIN-Datei unter Verwendung des gleichen Namens wie das Lernprogramm und einer .hin-Erweiterung.

   ASCA_Tutorial_5_xs.hin
