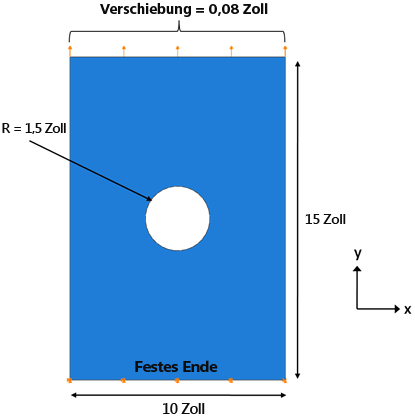

Gegenstand der Analyse ist eine flache Verbundplatte mit einer Aussparung in der Mitte. Sie unterliegt festen Randbedingungen an einem Ende und einer verschiebungsgesteuerten Last von 0.08" (0.53 % der Plattenlänge) am anderen Ende. Die Platte besteht aus IM7/8552, das Layup ist [0/±45/90]s und die Lagenstärke beträgt 0.005" mit einer resultierenden Plattendicke von 0.04". Die Ausgangszahlgröße des Netzes ist 0.2 und es werden reduzierte Integrationskontinuumschalenelemente (SC8R) verwendet. Die Bemaßungen, Randbedingungen und Lasten werden unten gezeigt. Nachdem Sie das Modell erstellt haben und die Finite-Element-Analyse abgeschlossen ist, werden die Schritte zum Anzeigen und Interpretieren der Ergebnisse bereitgestellt.
In dieser Übungslektion werden elementare Details zur Modellierung nicht angeführt. Es wird davon ausgegangen, dass Sie über Erfahrung in der Abaqus/CAE-Umgebung verfügen. Lesen Sie vor dieser Übungslektion in der Abaqus-Dokumentation nach, wenn Sie noch keine Erfahrung mit Abaqus/CAE haben.
Wenn Sie nur daran interessiert sind, zu lernen, wie man die Ergebnisse aus Simulation Composite Analysis interpretiert, steht eine Abaqus-Eingabedatei (ASCA_Tutorial_3_Abaqus.inp) zum Download zur Verfügung, die verwendet werden kann, um eine Abaqus-Ausgabedatei (*.odb) zu erzeugen. Führen Sie in diesem Fall die Eingabedatei aus, weitere Informationen finden Sie im Abschnitt Anzeigen und Interpretieren von Ergebnissen.
