Wenn Sie mit Abaqus/Viewer die von Simulation Composite Analysis erzeugten Faser- und Matrixausfallzustände und die globalen Zyklen bis zum Ausfall überprüfen möchten, müssen Sie anfordern, dass die Zustandsvariablen (SDV) in der Abaqus-Ausgabedatei (.odb) ausgedruckt werden.
- Öffnen Sie das Dialogfeld Edit Field Output Request, indem Sie in der Hauptwerkzeugleiste auswählen, und dann im angezeigten Dialogfeld auf Edit klicken.
- Ändern Sie die ausgewählten Ausgabeanforderungen, sodass nur S, E und U angezeigt werden.

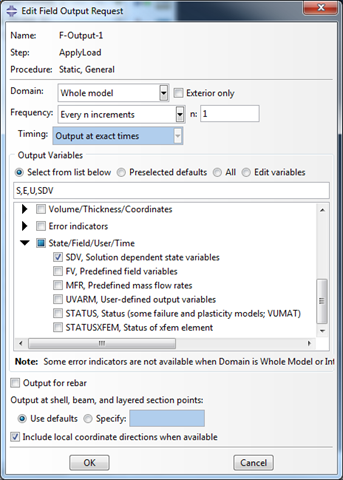

- Fügen Sie SDV zur Liste der Ausgabevariablen hinzu, indem Sie das Kontrollkästchen SDV wie unten gezeigt aktivieren. Die Zustandsvariablen werden jetzt in der Abaqus-Ausgabedatei (.odb) ausgedruckt.
- Klicken Sie auf OK.
