Erstellen Sie eine Randbedingung, die die untere Fläche der Platte fixiert.
- Wechseln Sie zum Modul Load.
- Doppelklicken Sie auf das Symbol
in der Baumstruktur des Modells, oder wählen Sie in der Hauptwerkzeugleiste. Das Dialogfeld Create Boundary Condition wird angezeigt. - Benennen Sie die Randbedingung Bottom, und klicken Sie auf Continue, um die vorgegebenen Auswahlen Mechanical und Symmetry/Antisymmetry/Encastre zu übernehmen. Stellen Sie sicher, dass der erste Schritt ausgewählt ist.

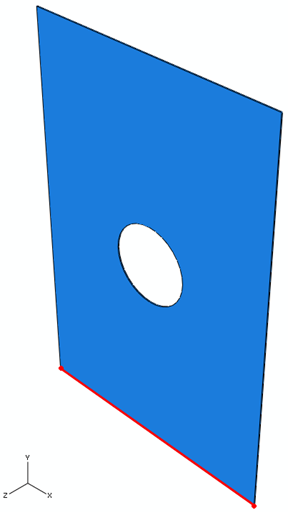

- Wählen Sie die untere Fläche der Platte aus dem Ansichtsfenster des Bereichs für die Randbedingung, wie unten gezeigt. Vergewissern Sie sich, dass Sie die untere Fläche statt einer der Kanten der unteren Fläche auswählen. Klicken Sie auf die Schaltfläche Done im Ansichtsfenster.
- Wählen Sie im angezeigten Dialogfeld die Option PINNED (U1 = U2 = U3 = 0 ) aus, und klicken Sie auf OK.
