Vorbereiten der Analyse

Definieren Sie einen Lastschritt, ändern Sie die nichtlinearen Lösungssteuerelemente, und fügen Sie die erforderlichen Befehle für die Verwendung mit Simulation Composite Analysis hinzu.

1. Klicken Sie auf Analysis > Create > Analysis Deck.
2. Klicken Sie auf die Schaltfläche Solution Type , und wählen Sie IMPLICIT NONLINEAR. Klicken Sie auf OK.

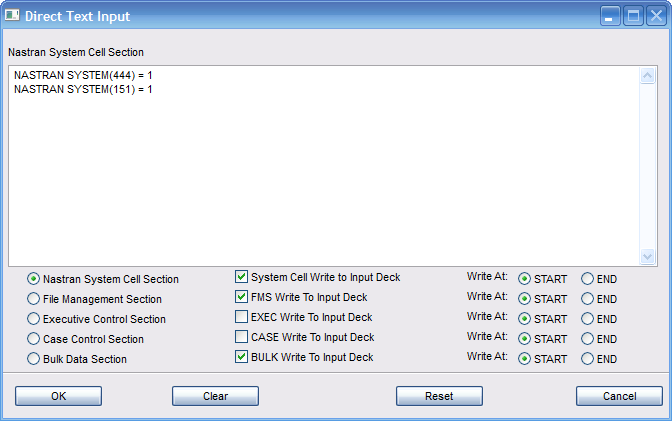

3. Klicken Sie auf die Schaltfläche Direct Text Input, und klicken Sie auf das Optionsfeld Nastran System Cell Section.
4. Geben Sie in die erste Zeile NASTRAN SYSTEM(444) = 1 und in die zweite Zeile NASTRAN SYSTEM(151) = 1 ein.
5. Klicken Sie auf das Optionsfeld File Management Section, und geben Sie CONNECT SERVICE asca 'autodesk.asca' ein.
6. Klicken Sie auf das Optionsfeld Bulk Data Section, und kopieren oder geben Sie Folgendes ein:

   PARAM, POST, 1
   $
   NLSTEP, 1, 1.0
    , GENERAL, 1000,
    , FIXED, 100,
    , MECH, PV, , 0.005
   $
   NLOUT, 101
   , ESV, SV2, SV3, SV7
   $
   GENUDS, asca
   $
   UDSESV, , 10

7. Aktivieren Sie jetzt die Kästchen System Cell Write to Input Deck, FMS Write to Input Deck und BULK Write to Input Deck, und legen Sie für alle Write At: Start fest.



8. Klicken Sie auf OK, und klicken Sie im Formular Analysis auf Apply.

Einige wichtige Hinweise zu den obigen Einträgen:

• Die Einträge CONNECT SERVICE und GENUDS geben zusammen die Verwendung des Benutzermaterial-Unterprogramms von Simulation Composite Analysis an.
• Der Eintrag PARAM ist für die Nachbearbeitung der Ergebnisse erforderlich.
• Das Feld GENERAL im Eintrag NLSTEP gibt die maximale Anzahl von durchzuführenden Iterationen an, bis MSC Nastran die Notwendigkeit festlegt, die Zeitschritte zu reduzieren (oder zu kürzen). Wenn Sie diese Zahl auf 1000 festlegen, wird sichergestellt, dass MSC Nastran optimal von den verbesserten Konvergenzeigenschaften von Simulation Composite Analysis profitiert.
• Das Feld FIXED im Eintrag NLSTEP gibt an, dass 100 Unterschritte für die gesamte Berechnungszeit verwendet werden. Dies ermöglicht uns, die Ausfallprogression zu überprüfen. Die Anzahl der Unterschritte kann je nach dem Problem variieren.
• Das Feld MECH im Eintrag NLSTEP ändert die Konvergenztoleranz auf 0.5 %. Der vorgegebene Toleranzwert (10 %) ist relativ hoch und kann zu Ungenauigkeit führen.
• Der Eintrag NLOUT gibt an, dass die Zustandsvariablen in die Ergebnisdatei geschrieben werden müssen. Dies ist erforderlich, um die Ergebnisse von Simulation Composite Analysis anzuzeigen.
• Der Eintrag UDSESV gibt die Anzahl der Zustandsvariablen an. Diese Zahl muss für kohäsive Materialien 10 oder höher sein. Weitere Informationen finden Sie unter Anfordern der MCT-Zustandsvariablenausgabe.

Weitere Informationen zu diesen Einträgen finden Sie in der MSC Nastran-Kurzanleitung. Weitere Informationen dazu, wie diese Einträge entsprechend Simulation Composite Analysis verwendet werden sollten, finden Sie im Benutzerhandbuch.
