Dynamische Blöcke enthalten Regeln oder Parameter zum Ändern der Darstellung der Blockreferenz, wenn diese in die Zeichnung eingefügt wird.
Mit dynamischen Blöcken können Sie einen Block einfügen, der sich in Form, Größe oder Konfiguration ändern kann, statt eine von vielen statischen Blockdefinitionen einzufügen. Statt beispielsweise mehrere Innentür-Blöcke verschiedener Größe zu erstellen, können Sie einen in der Größe veränderbaren Tür-Block erstellen.
Sie erstellen dynamische Blöcke mit Abhängigkeits- oder Aktionsparametern.
Das gleichzeitige Verwenden von Abhängigkeits- und Aktionsparametern in derselben Blockdefinition wird nicht empfohlen.
Hinzufügen von Abhängigkeiten
In einer Blockdefinition können Abhängigkeitsparameter
- Objekte miteinander verknüpfen
- Begrenzen von Geometrie oder Bemaßungen

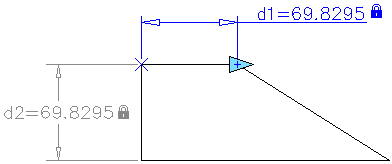

Das folgende Beispiel zeigt eine Blockreferenz mit einer Abhängigkeit (grau) und einen Abhängigkeitsparameter (blau mit Griff).
Sobald der Block in die Zeichnung eingefügt wurde, können die Abhängigkeitsparameter wie Eigenschaften über die Palette Eigenschaften bearbeitet werden.
Hinzufügen von Aktionen und Parametern
In einer Blockdefinition liefern Aktionen und Parameter Regeln für das Verhalten eines Blocks, nachdem er in die Zeichnung eingefügt worden ist.

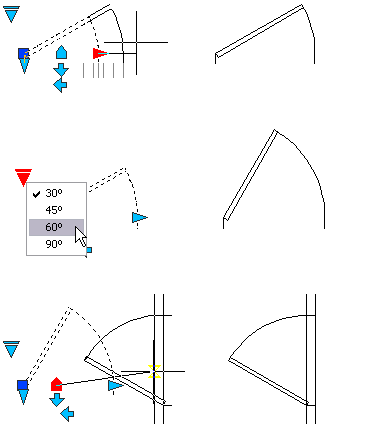

Je nach der angegebenen Blockgeometrie oder dem Parameter, können Sie eine Aktion mit dem Parameter verknüpfen. Der Parameter wird in der Zeichnung als Griff dargestellt. Wenn Sie den Griff bearbeiten, bestimmt die verknüpfte Aktion, was sich in der Blockreferenz ändert.
Wie Abhängigkeitsparameter können Aktionsparameter mithilfe der Eigenschaftenpalette geändert werden.
