Mit Versetzen erstellen Sie ein neues Objekt, dessen Form parallel zum ursprünglichen Objekt ist.
Beispiel: Wenn Sie einen Kreis oder Bogen versetzen, wird in Abhängigkeit davon, auf welcher Seite Sie den Versatz angeben, ein größerer oder kleinerer Kreis bzw. Bogen erstellt. Wenn Sie eine Polylinie versetzen, wird eine zur ursprünglichen Polylinie parallele Polylinie erstellt.
Mit VERSETZ können Sie die folgenden Objekttypen versetzen:
- Linien
- Bogen
- Kreise
- Ellipsen und elliptische Bogen (die einen ovalen Spline zur Folge haben)
- 2D-Polylinien
- Konstruktionslinien (KLinien) und Strahlen
- Splines
Spezielle Aspekte für versetzte Polylinien und Splines

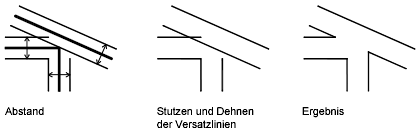

2D-Polylinien werden als individuelle Liniensegmente versetzt, sodass entweder Schnittpunkte oder Lücken zwischen den Segmenten entstehen. Um den Versatz abzuschließen, werden sich schneidende Linien gestutzt und Lücken gefüllt.
Splines werden automatisch gestutzt, wenn der Versatz über den verfügbare Bereich hinaus geht.

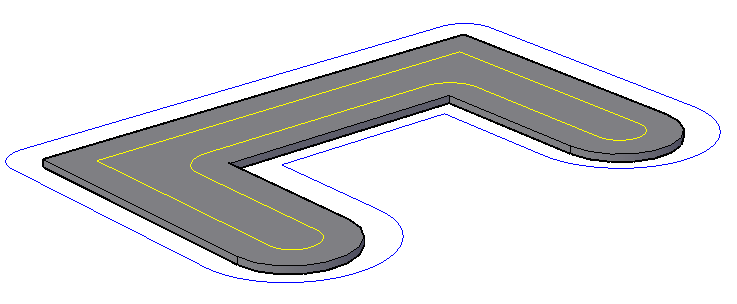

Mit dem Befehl VERSATZKANTE wird aus den Kanten einer Fläche eines 3D-Volumenkörpers oder einer Oberfläche eine geschlossene Polylinie oder ein Spline erstellt. Splines entstehen, wenn ein oder mehrere Kanten nicht als Linien, Bogen oder Kreis dargestellt werden können. Beispiel:

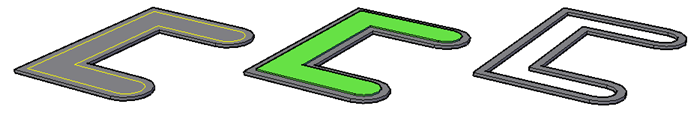

- In der linken Abbildung wurde die Kante der oberen Fläche des Volumenkörpers versetzt, wodurch die geschlossene gelbe Polylinie entstand.
- In der mittleren Abbildung wurde die Polylinie extrudiert.
- In der rechten Abbildung wurde die Polylinie extrudiert und anschließend subtrahiert.

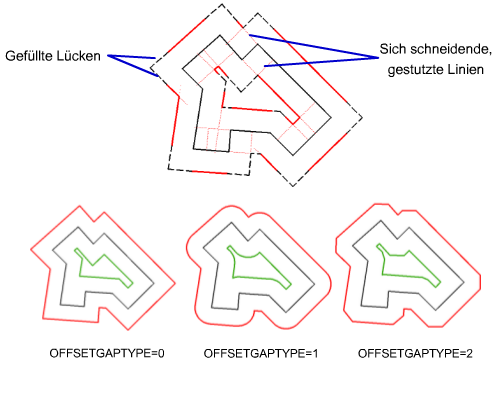

Mit der Option Ecke können Sie scharfe oder abgerundeten Ecken für die Polylinie angeben. Abgerundete externe und interne Ecken werden auf unterschiedliche Weise erstellt, je nachdem, ob die Ecken konkav oder konvex sind. Der für den Bogenradius angegebene Versatz bleibt erhalten.
