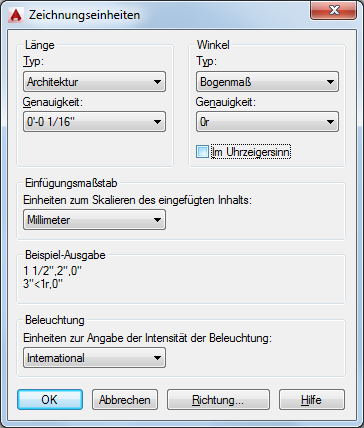

Dialogfeld Zeichnungseinheiten

Steuert Anzeigegenauigkeit und -format für Koordinaten und Winkel.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Länge

Typ

Bestimmt das aktuelle Anzeigeformat für Maßeinheiten.

Die folgenden Werte stehen zur Verfügung: Architektur, Bruch, Dezimal, Maschinenbau und Wissenschaftlich. Die Formate Maschinenbau und Architektur verwenden eine Anzeige in Fuß und Zoll, wobei jede Zeicheneinheit einen Zoll darstellt. Die anderen Formate können jede beliebige SI-Einheit darstellen.

Genauigkeit

Gibt die Anzahl von Dezimalstellen oder die Bruchgröße an, die für Linearbemaßungen angezeigt werden.

Winkel

Bestimmt das aktuelle Winkelformat und die Genauigkeit für den aktuellen Winkel.

Typ

Legt das aktuelle Anzeigeformat für Winkel fest.

Genauigkeit

Legt die Anzeigegenauigkeit für Winkel fest.

Die folgenden Konventionen werden für die einzelnen Winkelmaßeinheiten verwendet:

• Dezimalgrad: Dezimalzahlen.
• Grad: Kleinbuchstabe Suffix g.
• Bogenmaß: Kleinbuchstabe Suffix r.
• Grad/Minuten/Sekunden: d für Gradangaben, ' für Minuten und " für Sekunden gekennzeichnet, zum Beispiel: 123d45'56.7".
• Feldmaß: N oder S für Norden oder Süden, Grad/Minuten/Sekunden gibt an, wie weit sich der Winkel von der Vertikalen öffnet, und E oder W für Osten oder Westen; z. B. N 45d0'0" E. Der Winkel ist immer kleiner als 90 Grad und wird im Format Grad/Minuten/Sekunden angezeigt. Wenn der Winkel genau der Nord-, Süd-, Ost- oder Westrichtung entspricht, wird die Himmelsrichtung mit dem betreffenden Buchstaben bezeichnet.

Im Uhrzeigersinn

Steuert, ob ein positiver Winkel im Uhrzeigersinn oder gegen den Uhrzeigersinn gemessen wird.

Einfügungsmaßstab

Legt den Maßstab für Blöcke und Zeichnungen fest, die in die aktuelle Zeichnung eingefügt werden.

Wenn Sie einen Block oder eine Zeichnung einfügen, die mit anderen Einheiten als den in der aktuellen Zeichnung verwendeten erstellt wurde, wird die Differenz durch den Maßstabswert zum Einfügen korrigiert. Wenn Sie nicht möchten, dass der Block oder die Zeichnung skaliert wird, geben Sie Keine Einheit an.

Anmerkung: Wenn der Einfügungsmaßstab entweder im Quellblock oder in der Zielzeichnung auf Keine Einheit eingestellt ist, werden die Einstellungen Einheiten für Quellinhalt und Zielzeichnungseinheiten herangezogen, um das Skalierungsverhältnis zu ermitteln. Diese Einstellungen befinden sich im Dialogfeld Optionen, Registerkarte Benutzereinstellungen.

Beispiel-Ausgabe

Zeigt ein Beispiel zu den aktuellen Einstellungen für Einheiten und Winkel an.

Beleuchtung

Steuert die Maßeinheit für die Intensität der fotometrischen Lichtquellen in der aktuellen Zeichnung.

Anmerkung: Um photometrische Lichtquellen zu erstellen und zu verwenden, geben Sie eine andere Einheit als Allgemein an. Zusätzlich verwenden fotometrische Lichtquellen den Einfügungsmaßstab, um die beim Rendern verwendeten Einheiten festzulegen, sodass der Einfügungsmaßstab auf einen anderen Stil als Keine Einheit festgelegt werden sollte.

Richtung

Zeigt das Dialogfeld Richtungssteuerung an.
