So fügen Sie ein fotometrisches Licht für eine Leuchte hinzu

Eine Leuchte ist ein Objekt, das die Komponenten einer Beleuchtungsinstallation verwaltet. Beleuchtungsinstallationen können durch in Blöcke eingebettete fotometrische Lichtquellen dargestellt werden, die Geometrie enthalten.

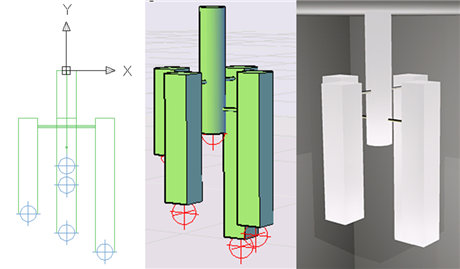

Ein Beispiel für ein Leuchtenobjekt.

1. Klicken Sie auf Registerkarte Visualisieren Gruppe Lichter Dropdown-Liste Lichter.Internationale Beleuchtungseinheiten.. Finden
2. Setzen Sie den Wert auf 1 (amerikanische Beleuchtungseinheiten) oder 2 (internationale Beleuchtungseinheiten) für fotometrische Beleuchtung.
3. Klicken Sie auf Registerkarte Ansicht Gruppe Paletten Werkzeugpaletten Finden.
4. Klicken Sie mit der rechten Maustaste auf die Titelleiste der Werkzeugpalette. Klicken Sie auf Fotometrische Lichter.
5. Ziehen Sie eine Lichtquelle von der Palette in die Zeichnung.
6. Ziehen Sie eine andere Lichtquelle von der Palette in die Zeichnung.
7. Geben Sie in der Befehlszeile block ein, um eine Beleuchtungsinstallation mit den in der Zeichnung platzierten Lichtquellen zu erstellen.
