Punktlicht

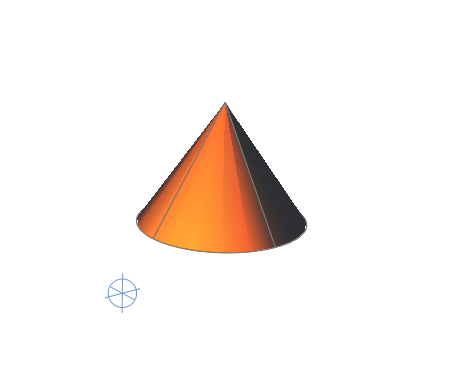

Ein normales Punktlicht ist nicht auf ein Objekt gerichtet, sondern beleuchtet den gesamten umliegenden Bereich. Verwenden Sie diese Punktlichter für allgemeine Lichteffekte.
Ein Zielpunktlicht hat zusätzliche Zieleigenschaften und kann dadurch auf ein Objekt gerichtet werden. Es kann auch über ein Punktlicht erstellt werden, indem die Zieleigenschaft des Punktlichts von Nein in Ja geändert wird.
Im Workflow für die Standardbeleuchtung kann ein Punktlicht manuell so eingestellt werden, dass die Intensität relativ zur Entfernung entweder linear (je nach Inversquadrat der Entfernung) oder nicht abnimmt. In der Vorgabe ist die Lichtabnahme auf Keine eingestellt.
Punktlichter im fotometrischen Workflow
Eine freie Punktlichtquelle kann fotometrische Verteilungseigenschaften besitzen. Die Lichtabnahme für ein fotometrisches Punktlicht wird immer auf inversquadratisch eingestellt.
Wenn für die Systemvariable LIGHTINGUNITS der Wert 1 (amerikanische Einheiten) oder der Wert 2 (internationale SI-Einheiten) für die fotometrische Beleuchtung festgelegt ist, stehen für ein Punktlicht weitere Eigenschaften zur Verfügung. Die folgenden fotometrischen Eigenschaften können Sie über die Palette Properties Inspector festlegen:
- Lampenintensität. Legt die inhärente Helligkeit der Lichtquelle fest. Legt die Intensität, den Fluss oder die Illuminanz der Lampe fest.
- Resultierende Intensität. Gibt die endgültige Helligkeit des Lichts an. (Produkt aus Lampenintensität und Intensitätsfaktor. Schreibgeschützt.)
- Lampenfarbe. Gibt die inhärente Farbe des Lichts als Temperatur in Kelvin oder Standard an.
- Resultierende Farbe. Gibt die endgültige Farbe des Lichts an. Sie ergibt sich aus der Kombination von Lampenfarbe und Filterfarbe. (Produkt aus Lampenfarbe und Filterfarbe. Schreibgeschützt.)
Wenn die Beleuchtungseinheiten einer Zeichnung fotometrisch sind, wird die Eigenschaft Lichtabnahmetyp deaktiviert. Fotometrische Lichtquellen weisen eine unveränderliche, umgekehrt quadratische Lichtabnahme auf.

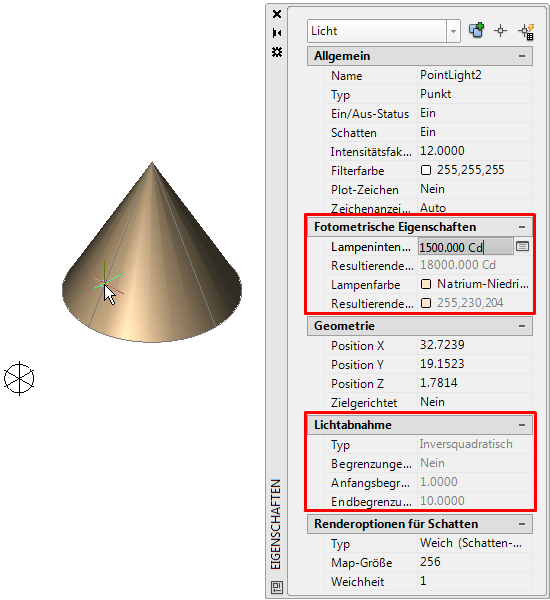

Die folgende Abbildung enthält ein Beispiel für ein fotometrisches Punktlicht und die Palette mit den Beleuchtungseigenschaften, wobei die fotometrischen Eigenschaften hervorgehoben sind:
