Schnittobjektstatus

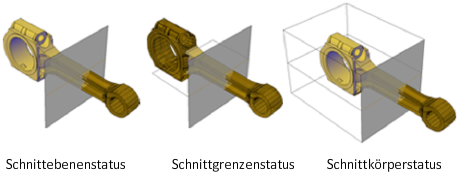

Für Schnittobjekte gibt es folgende Anzeigestatus:
- Schnittebene. Die Schnittlinie und der transparente Schnittebenenindikator werden angezeigt. Die Schnittebene verläuft unendlich in alle Richtungen.
- Schnittgrenze. Ein 2D-Quader zeigt die XY-Grenzen der Schnittebene an. Die Schnittebene verläuft entlang der Z- Achse unendlich.
- Schnittkörper. Ein 3D-Quader zeigt die Grenzen der Schnittebene in alle Richtungen an.
Zum Umschalten zwischen den Objektstaus klicken Sie auf den Menügriff, der beim Auswählen des Schnittobjekts angezeigt wird.
Schnittobjekteigenschaften
Sie ändern Schnittobjekteigenschaften auf die gleiche Weise wie Eigenschaften anderen AutoCAD-Objekte. Sie können den Namen, den Layer und den Linientyp für jedes Schnittobjekt ändern. Sie können auch die Farbe und die Transparenz des Schnittebenenindikators (der Schnittebene) ändern.
