Ausrichten von Betriebsmitteln

Richten Sie mehrere Betriebsmittel an einem ausgewählten Betriebsmittel aus.

Richten Sie den Schließer-Relaiskontakt an einem vorhandenen Betriebsmittel aus. Nachdem Sie ein Betriebsmittel eingefügt haben, können Sie es nach Bedarf ausrichten oder bearbeiten.

Ausrichten eines Betriebsmittels

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel bearbeitenDropdown-Liste Betriebsmittel ändernAusrichten. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Betriebsmittel wählen, an denen ausgerichtet werden soll (Horizontal/<Vertikal>):

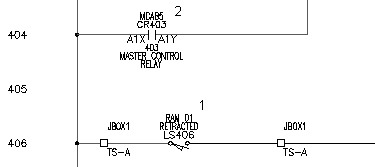

    Wählen Sie das Betriebsmittel Grenztaster (Schließer) neben dem spannungsführenden Draht am Strompfad 406 (1).

   Eine gestrichelte Linie wird angezeigt.

   Objekte wählen: 

    Wählen Sie das zuvor eingefügte untergeordnete Kontakt-Betriebsmittel in der Nähe des stromführenden Drahts am Strompfad 404 aus (2), und klicken Sie mit der rechten Maustaste.



   Das ausgerichtete Betriebsmittel ist platziert.
