In dieser Übung ändern Sie einen Beschriftungsstil so, dass eine Beschriftung anders angezeigt wird, wenn sie von ihrer ursprünglichen Position weggezogen wird.
Jeder Beschriftungsstil verfügt über zwei Vorgabeformate: Ein Format bei der ursprünglichen Erstellung der Beschriftung an der normalen Layoutposition, und ein Format, das angewendet wird, wenn die Beschriftung von der normalen Layoutposition weggezogen wird. Die Steuerelemente zum Bearbeiten der Symbol-Text-Trennung eines Beschriftungsstils sind ähnlich wie die für den Layoutstatus.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Steuern der Beschriftungsdarstellung durch Layer.
Ziehen einer Beschriftung vom ursprünglichen Speicherort
- Vergrößern Sie die Ansicht so, dass Sie die Stationsbeschriftung 0+040 auf der Achse West Street sehen können. Klicken Sie auf die Beschriftung, um sie und alle anderen Hauptstationsbeschriftungen auszuwählen.
- Klicken Sie auf den Griff, und ziehen Sie ihn von der Achse weg.
Die Beschriftung weist nun eine Symbol-Text-Trennung auf. Die Text- und Führungslinien sind rot, da die Symbol-Text-Trennung des Beschriftungsstils auf VonLayer festgelegt ist. Lassen Sie diese Beschriftung angezeigt, damit Sie die Auswirkungen der Formatänderungen direkt überprüfen können.

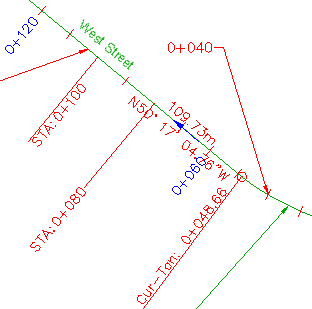

Hauptstationsbeschriftung 0+040 mit Symbol-Text-Trennung
In dieser Übung wird die Datei Labels-5b.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.
Ändern der Symbol-Text-Trennung einer Beschriftung
- Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Optionen Achse
BeschriftungsstileStationHauptstation. Klicken Sie mit der rechten Maustaste auf
Perpendicular With Tick
. Klicken Sie auf Bearbeiten. - Klicken Sie im Dialogfeld Beschriftungsstil-Editor auf die Registerkarte Symbol-Text-Trennung.
Beachten Sie in den Kategorien Führung und Symbol-Text-Trennung-Komponenten, dass die Eigenschaften Farbe, Linientyp und Linienstärke entweder auf VonLayer oder VonBlock festgelegt sind. Durch diese Einstellungen wird angegeben, dass die Beschriftung bei Symbol-Text-Trennung diese Eigenschaften entweder von dem Layer übernimmt, auf dem sich die Beschriftung befindet, oder von dem Block, in dem sie enthalten ist.
Tipp:Da in der Voransicht die Symbol-Text-Trennung der Beschriftung nicht angezeigt wird, positionieren Sie den Beschriftungsstil-Editor so, dass die Beschriftung mit Symbol-Text-Trennung in der Zeichnung sichtbar ist. Sie können jedes Mal, wenn Sie eine Beschriftungseigenschaft ändern, auf Anwenden klicken, um die Auswirkungen zu überprüfen.
- Ändern Sie im Bereich Symbol-Text-Trennungs-Komponenten den Wert für Anzeige in Wie Standarddarstellung. Klicken Sie auf Anwenden.
Die Beschriftung kehrt zu den ursprünglichen Layout-Eigenschaftseinstellungen zurück, und alle anderen Stil-Steuerelemente in diesem Bereich sind deaktiviert. Diese Art der Symbol-Text-Trennung lässt sich einfach anwenden, ist jedoch nicht für alle Beschriftungstypen geeignet. Achten Sie insbesondere darauf, dass sich die Führungslinie nicht optimal an alle möglichen Positionen bei der Symbol-Text-Trennung anpasst.
- Ändern Sie den Wert für Anzeige wieder zurück in Zeilenweiser Text. Klicken Sie auf Anwenden.
Wenn die Beschriftung mehrere Textzeilen umfasst, werden diese durch die Einstellung Zeilenweiser Text in einem kompakten Block horizontal gestapelt angezeigt. Sie können dieses Verhalten überprüfen, indem Sie eine der Bogenbeschriftungen von ihrer Layoutposition wegziehen.
- Ändern Sie die folgenden Eigenschaftswerte. Klicken Sie nach jeder Änderung auf Anwenden, um die Auswirkungen zu überprüfen.
- Führungstyp: Spline-Führung
- Sichtbarkeit des Rahmens: True
- Rahmentyp: Abgerundet rechteckig
- Abstand zw. Rahmen und Pfeil: 2.0mm
- Führungszuordnung: Oberer Rand der obersten Komponente
- Wenn Sie alle Änderungen angewendet haben, die bei der Symbol-Text-Trennung angezeigt werden sollen, klicken Sie auf OK.

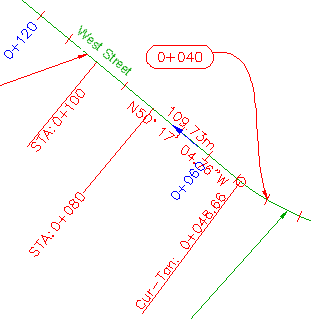

Geänderte Symbol-Text-Trennung: Hauptstationsbeschriftung 0+040
Anmerkung:Um eine Beschriftung mit Symbol-Text-Trennung wird im ursprünglichen Layoutformat anzuzeigen, klicken Sie auf den Griff
.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 5: Ändern des Beschriftungsstils eines Objekts.
