In dieser Übung lernen Sie mehrere Möglichkeiten zum Ändern der Beschriftungsstile kennen.
Je nachdem, welche Art von Beschriftungstyp Sie ändern müssen und wie viele Beschriftungen des Beschriftungstyps Sie ändern müssen, können Sie eine der folgenden Möglichkeiten anwenden:
- Einzelne Beschriftungsobjekte, einschließlich Achsbogen- und Tangentenbeschriftungen
- Gruppen von Beschriftungsobjekten, einschließlich Achsstations- und Hauptpunktbeschriftungen
- Einzelne Beschriftungsobjekte, die Teil einer Gruppe sind, wie z. B. eine einzelne Achsstationsbeschriftung
- Einzeln beschriftete Objekte in der Listenansicht Übersicht, einschließlich Parzellen, Punkte und Kanalnetzobjekte
In Übung 1: Erstellen einer Parzellenflächentabelle erhalten Sie weitere Informationen zum Ändern von Parzellenflächen-Beschriftungsstilen mithilfe der Listenansicht Übersicht.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 4: Ändern der Symbol-Text-Trennung einer Beschriftung.
Ändern des Beschriftungsstils eines einzelnen Beschriftungsobjekts
- Schwenken und vergrößern Sie die Ansicht des Bereichs am Ende der Sackgasse der Achse West Street.
- Klicken Sie auf die rote Bogenbeschriftung zwischen den Stationen 0+200 und 0+220 auf der Achse West Street.
An der Bogenbeschriftung werden Griffe angezeigt, es werden jedoch keine anderen Beschriftungen ausgewählt. Diese Beschriftung ist ein einzelnes Beschriftungsobjekt, das nicht Teil einer Gruppe von Beschriftungen ist.
- Klicken Sie mit der rechten Maustaste auf die Beschriftung. Klicken Sie auf Eigenschaften.
- Beachten Sie, dass Sie in der Palette Eigenschaften in der Liste Bogenbeschriftungsstil einen Allgemein Bogen-Beschriftungsstil auswählen können. Allgemeine Stile können auf Linien- und Bogenbeschriftungen angewendet werden, die eine Achse, einen Längsschnitt oder ein Parzellenobjekt beschriften. Wählen Sie Allgemein Bogen-Beschriftungsstil
Radius Only. Der einzelne Bogenbeschriftungsstil ändert sich, was sich jedoch nicht auf die übrigen Bogenbeschriftungen der Sackgasse auswirkt.
- Drücken Sie die ESC-Taste, um die Auswahl der Beschriftung aufzuheben.
Geänderter Bogenbeschriftungsstil
In dieser Übung wird die Datei Labels-5b.dwg mit den Änderungen verwendet, die Sie in der vorherigen Übung vorgenommen haben. Sie können jedoch auch die Datei Labels-5c.dwg im Ordner der Zeichnungen für Übungslektionen öffnen.
Ändern des Beschriftungsstils einer Gruppe von Beschriftungsobjekten
- Klicken Sie auf die Stationsbeschriftung 0+220.
An allen Stationsbeschriftungen werden Griffe angezeigt, die darauf hinweisen, dass die Stationsbeschriftung 0+220 Teil der Stationsbeschriftungsgruppe ist.
- Klicken Sie mit der rechten Maustaste auf die Beschriftung. Klicken Sie auf Eigenschaften.
- Wählen Sie in der Palette Eigenschaften in der Liste Beschriftungsstil der Hauptstation die Option Parallel With Tick.
Der Beschriftungsstil wird für alle Hauptstationsbeschriftungen auf der Achse West Street geändert.
- Drücken Sie die ESC-Taste, um die Auswahl der Hauptstationsbeschriftungen aufzuheben.

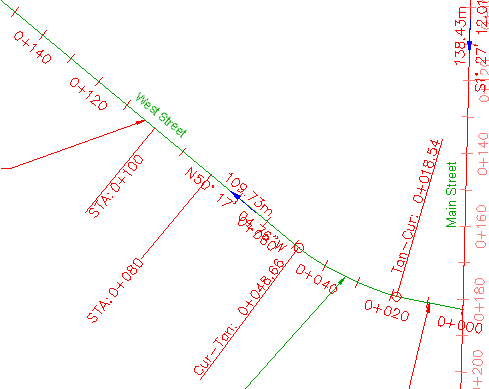

Geänderter Gruppenstil für den Hauptstationsbeschriftungs-Typ
Ändern Sie den Beschriftungsstil eines einzelnen Beschriftungsobjekts, das Teil einer Gruppe ist
- Drücken Sie die STRG-Taste, und klicken Sie auf die Stationsbeschriftung 0+060.
Ein Griff wird nur für die Station 0+060 angezeigt. Die Auswahl der anderen Hauptstationsbeschriftungen wird aufgehoben.
- Klicken Sie mit der rechten Maustaste auf die Beschriftung. Klicken Sie auf Eigenschaften.
- Wählen Sie in der Palette Eigenschaften in der Liste Beschriftungsstil der Hauptstation die Option Perpendicular With Line.
Der Beschriftungsstil wird nur für die Station 0+060 geändert. Die übrigen Hauptstationsbeschriftungen auf der Achse West Street behalten den aktuellen Stil bei.
- Drücken Sie die ESC-Taste, um die Auswahl der Beschriftung aufzuheben.

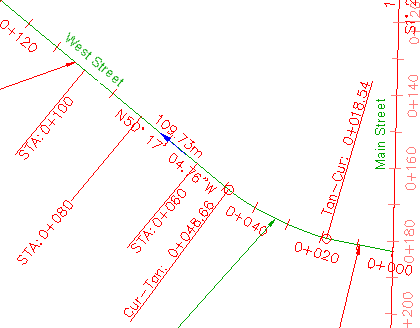

Geänderter Stil für den Hauptstationsbeschriftungs-Typ: nur STA: 0+060
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 6: Erstellen eines Beschriftungsstils, der ein anderes Objekt referenziert.
