Übung 2: Hinzufügen von Pufferelementen Bogen und Übergangsbogen zu einer Achse

In dieser Übung fügen Sie einer einfachen Achse ein Pufferelement Bogen und einen freien Übergangsbogen-Bogen-Übergangsbogen hinzu.

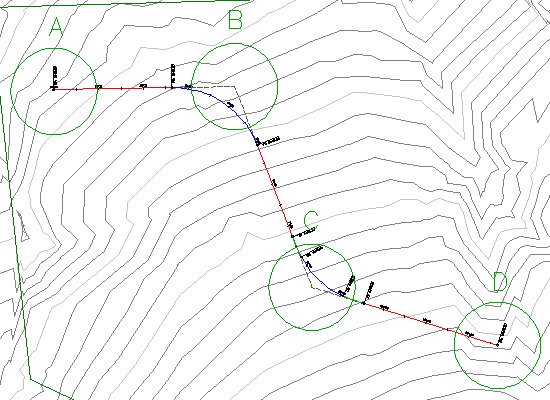

Die Zeichnung enthält eine einfache Achse, die aus drei Tangenten besteht. In den nachfolgenden Schritten fügen Sie Pufferelemente Bogen an den Kreisen B und C hinzu.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Erstellen einer Achse mit Übergangsbogen und Bogen.

Hinzufügen eines Pufferelements Bogen zwischen zwei Tangenten

1. Öffnen Sie die Datei Align-2.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Richten Sie das Zeichnungsfenster so ein, dass die Kreise B und C im DGM sichtbar sind.
3. Falls der Werkzeugkasten Achswerkzeuge nicht geöffnet ist, wählen Sie die Achse aus. Klicken Sie mit der rechten Maustaste, und wählen Sie Achsgeometrie bearbeiten.
4. Klicken Sie im Werkzeugkasten Achswerkzeuge auf den Pfeil für die Dropdown-Liste neben dem Symbol . Wählen Sie Pufferelement Ausrundung (Radius).
5. Wenn die Eingabeaufforderung in der Befehlszeile angezeigt wird, klicken Sie auf die Tangente, die von links in den Kreis B hineinführt (das 'erste Objekt').
6. Klicken Sie dann auf die Tangente, die rechts aus dem Kreis B (das "nächste Objekt") austritt.
7. Drücken Sie die EINGABETASTE, um den Vorgabewert für einen Bogen mit weniger als 180 Grad zu übernehmen.
8. Geben Sie für den Radius den Wert 200 ein. Der Bogen wird nach Ihren Angaben zwischen den Tangenten gezeichnet.

Hinzufügen eines Übergangsbogen-Bogen-Übergangsbogen zwischen zwei Tangenten

1. Klicken Sie im Werkzeugkasten Achswerkzeuge auf den Pfeil neben . Wählen Sie Pufferelement Übergangsbogen-Bogen-Übergangsbogen aus.
2. Wenn die Eingabeaufforderung in der Befehlszeile angezeigt wird, klicken Sie auf die Tangente, die von links in den Kreis C hineinführt (das 'erste Objekt').
3. Klicken Sie auf die Tangente, die auf der rechten Seite aus dem Kreis C hinausführt (das 'nächste Objekt').
4. Drücken Sie die EINGABETASTE, um den Vorgabewert für einen Bogen mit weniger als 180 Grad zu übernehmen.
5. Geben Sie für den Radius den Wert 200 ein.
6. Geben Sie eine Eingangslänge von 50 für den Übergangsbogen ein.
7. Geben Sie eine Ausgangslänge von 50 für den Übergangsbogen ein.
   Anmerkung:

   Beachten Sie, dass die Vorgabewerte in der Befehlszeile angezeigt werden.

8. Beenden Sie den Layout-Befehl, indem Sie mit der rechten Maustaste in den Zeichnungsbereich klicken.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Hinzufügen von Bogen als Koppelelemente zu einer Achse.
