Übungslektion: Erstellen eines grundlegenden 3D-Profilkörpers

In dieser Übungslektion erfahren Sie, wie Sie mit den Objekten in AutoCAD Civil 3D einen einfachen 3D-Profilkörper erstellen können.

Anmerkung:

In dieser Übungslektion wird der 3D-Profilkörperquerschnitt verwendet, den Sie in der Übung Erstellen eines Querschnitts erstellt haben.

Sie können mit 3D-Profilkörpern eine Reihe von Elementen modellieren, zum Beispiel Straßen, Kanäle und Landebahnen. In dieser Übungslektion modellieren Sie eine Wohnstraße.

Bei der Arbeit an einem 3D-3D-Profilkörper verwenden Sie eine ganze Reihe verschiedener Objekte und Datentypen von AutoCAD Civil 3D. Dazu gehören unter anderem Querschnittsbestandteile, Gruppen, Achsen, DGMs und Längsschnitte.

3D-Profilkörperobjekte werden entlang einer oder mehrerer Basislinienachsen erstellt. Hierbei wird ein 2D-Querprofil (Querschnitt) an inkrementellen Positionen platziert. Anschließend werden übereinstimmende Neigungen erstellt, die an den einzelnen inkrementellen Positionen an das DGM-Modell heranreichen.

Festlegen der grundlegenden 3D-Profilkörper-Angaben

1. Öffnen Sie die Datei Corridor-1a.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Start Entwurf erstellen Gruppe 3D-Profilkörper.
3. Geben Sie im Dialogfeld 3D-Profilkörper erstellen die folgenden Parameter an: Sie können auch die -Schaltflächen verwenden, um die Objekte aus der Zeichnung auszuwählen.
   • Name: First Street

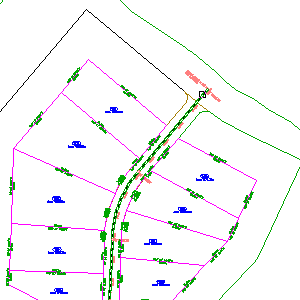

   • Achse: First Street

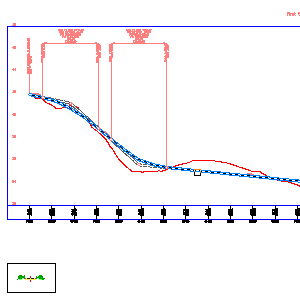

   • Profil: Finished Grade Centerline - First Street


     (Die Rasterlinien des Längsschnitts wurden aus Gründen der Übersichtlichkeit entfernt.)

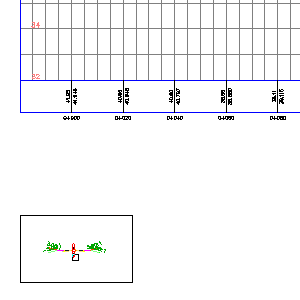

   • Querschnitt: Primary Road Full Section

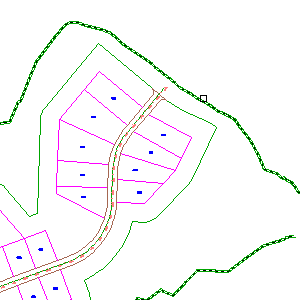

   • Ziel-DGM: Urgelände

   • Basislinie und Bereichsparameter festlegen: aktiviert
4. Klicken Sie auf OK.

Festlegen der Basislinie und Bereichsparameter

1. Geben Sie im Dialogfeld Parameter für Basislinie und Bereich in der Zeile RG-Primary Road Full Section - (1) in der Zelle Endstation 0+440.00 ein.
2. Klicken Sie in der Zelle Intervall auf .
3. Vergewissern Sie sich, dass im Dialogfeld Intervall für Querschnitte unter Querschnitt anwenden für Entlang Bogen die Einstellung An einem Intervall ausgewählt ist.
4. Geben Sie für Bogen-Intervall den Wert 3.000 ein. Klicken Sie auf OK.
5. Klicken Sie auf OK.
6. Klicken Sie im Dialogfeld 3D-Profilkörper-Eigenschaften - Neu erstellen auf 3D-Profilkörper neu erstellen.
   Anmerkung: Wenn das Dialogfeld nicht angezeigt wird, wird die Erstellung des 3D-Profilkörpers noch durchgeführt.

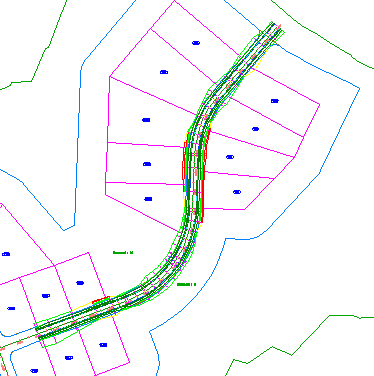

   Das 3D-Profilkörpermodell wird erstellt und sollte wie folgt aussehen:



Gehen Sie zu Erstellen eines 3D-Profilkörpers mit einer Übergangsspur, um mit der nächsten Übungslektion fortzufahren.
