Übung 4: Bearbeiten von Kreisverkehrkomponenten

In dieser Übung bearbeiten Sie die Geometrie von Zu- und Ausfahrtsstraßen, verschieben den Kreisverkehrmittelpunkt und löschen Kreisverkehrkomponenten.

So bearbeiten Sie die Geometrie von Zu- und Ausfahrtsstraßen

1. Öffnen Sie die Datei Roundabout-Edit.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte ÄndernGruppe EntwurfKnotenpunkt.
3. Klicken Sie auf Registerkarte Knotenpunkt Gruppe Kreisverkehr ändern Kreisverkehrsplatz bearbeiten.
4. Klicken Sie auf die Achse Approach_EW.

5. Ändern Sie im Dialogfeld Kreisverkehrsplatz erstellen - Zu- und Ausfahrtsstraßen unter Zu- und Ausfahrtsstraßenparameter folgende Parameter:
   • Ausfahrtradius: 25
   • Zufahrtslänge: 75
6. Klicken Sie unten im Dialogfeld auf Weiter.
7. Ändern Sie im Dialogfeld Kreisverkehrsplatz erstellen - Inseln unter Parameter für Konstruktionsdreieck die Länge in 75.
8. Klicken Sie unten im Dialogfeld auf Weiter. Klicken Sie auf Fertigstellen.

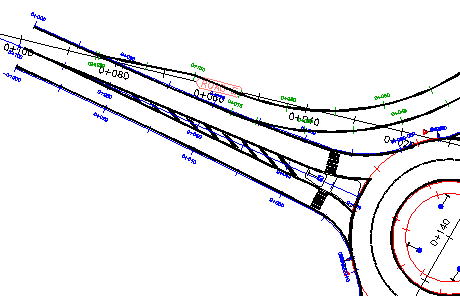

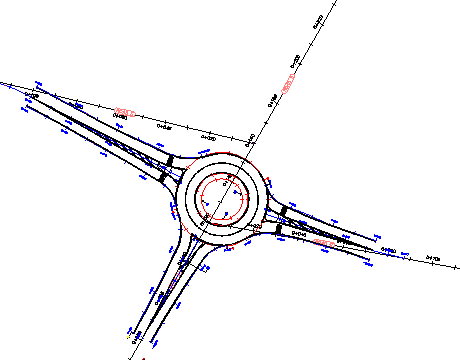

   Die Zu- und Ausfahrtsstraße wird verlängert, der Ausfahrtradius wird vergrößert, und die Liniengrafik für die Inseln und die Fahrbahnmarkierungen wird aktualisiert.



So bearbeiten Sie die Position eines Kreisverkehrs

1. Klicken Sie auf Registerkarte Knotenpunkt Gruppe Kreisverkehr ändern Kreisverkehrsplatz bearbeiten.
2. Klicken Sie auf die Achse Roundabout_ISLAND.

3. Klicken Sie im Dialogfeld Kreisverkehrsplatz erstellen - Kreisfahrbahn unter Kreisverkehrmittelpunkt auf .
4. Klicken Sie in der Zeichnung auf der Achse von Straße D in die Nähe der Station 0+130.
   Anmerkung:

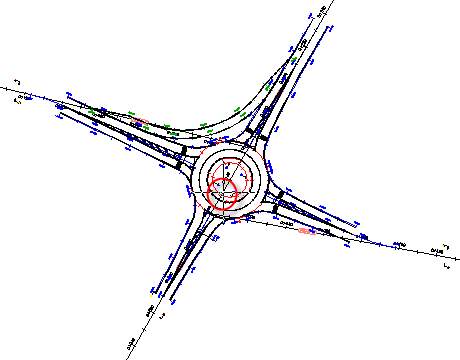

   Die Station 0 + 130 ist nicht beschriftet, aber die Position wird in der folgenden Abbildung gezeigt.


5. Klicken Sie unten im Dialogfeld auf Weiter. Klicken Sie auf Fertigstellen.

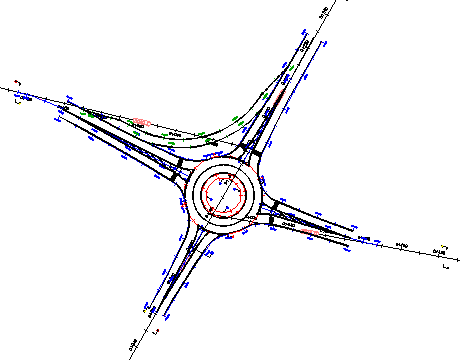

   Die Kreisverkehrsachsen und Fahrbahnmarkierungen werden um den neuen Mittelpunkt neu erstellt.



So löschen Sie Kreisverkehrkomponenten

1. Klicken Sie auf Registerkarte Kotenpunkt Gruppe Kreisverkehr ändern Kreisverkehrsplatz löschen.

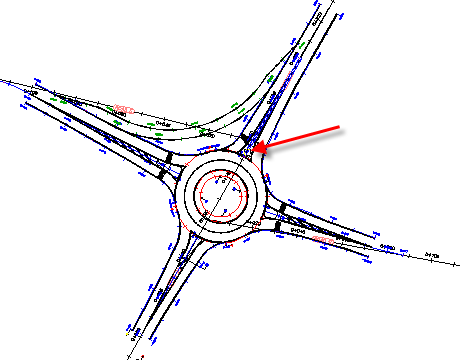

2. Klicken Sie auf die Achse Approach_SN (1).

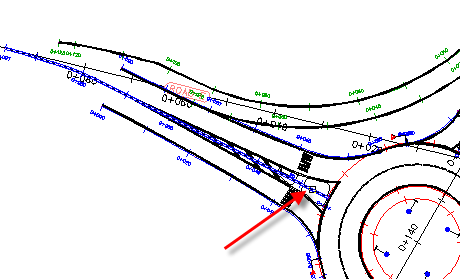

   Sowohl die Zu- und Ausfahrtsstraße als auch der Bypass werden gelöscht. Der Bypass wurde gelöscht, da seine Geometrie von der Zu- und Ausfahrtsstraße abhing, der er zugeordnet war.


   Anmerkung:

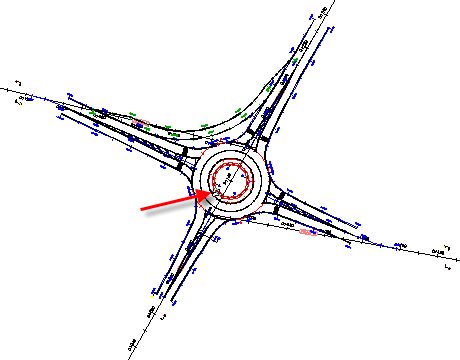

   Zum Löschen des gesamten Kreisverkehrs klicken Sie auf eine der Kreisfahrbahnachsen, während der Befehl Kreisverkehrsplatz löschen aktiv ist.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 5: Arbeiten mit Kreisverkehrentwurfsstandards und Voreinstellungen.
