In dieser Übung erfahren Sie, wie Beschriftungen in Datenbändern neu angeordnet werden.
Datenbandbeschriftungen überlappen sich möglicherweise, wenn die beschrifteten Punkte nahe beieinander liegen. In dieser Übung erfahren Sie, wie eine Reihe von Beschriftungen in einem Datenband versetzt wird, und verschieben dann einzelne Datenbandbeschriftungen an bestimmte Positionen.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Hinzufügen von Datenbändern zu einem Höhenplan.
Versetzen von Datenbandbeschriftungen
- Öffnen Sie die Datei Profile-6B.dwg im Ordner der Zeichnungen für Übungslektionen.
Die Datenbänder am unteren Rand des Höhenplans PV - (3) beschriften die horizontale und vertikale Geometrie der vorgeschlagenen Straßenachse sowie die Höhe der einzelnen Längsschnitte an den Hauptstationen.

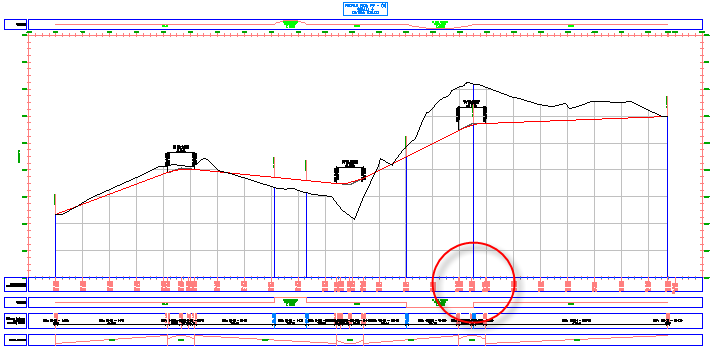

- Vergrößern Sie die Ansicht des folgenden Bereichs.

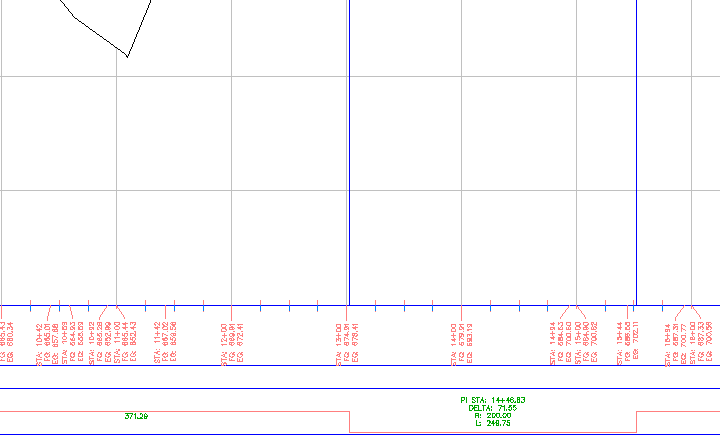

In diesem Bereich überlappen sich die Beschriftungen der horizontalen und vertikalen Geometrie.
- Wählen Sie eine der Geometriebeschriftungen in diesem Band aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Eigenschaften.
- Geben Sie auf der Palette Eigenschaften unter Versetzen die folgenden Parameter an:
- Automatisch versetzen: Beide Seiten versetzen
- Höhe von Linie versetzen: 0.0250
Die Bandbeschriftungen werden gleichmäßig im Datenband verteilt, und es werden Führungslinien zu den Beschriftungsanschlusspunkten erstellt.
Verschieben von Datenbandbeschriftungen

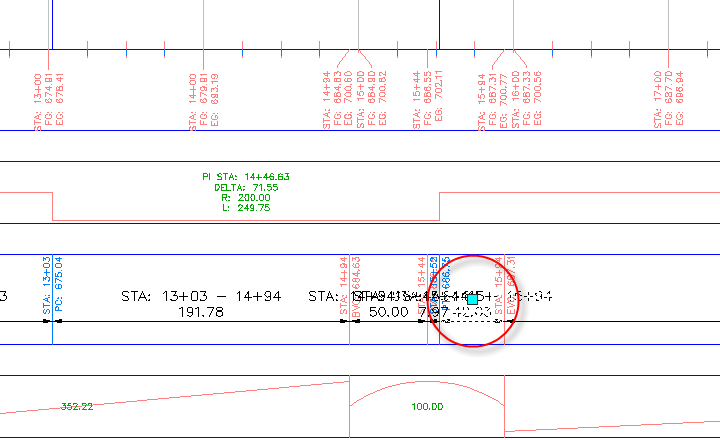

- Klicken Sie im unteren Datenband bei gedrückter STRG-Taste auf die folgende Beschriftung.

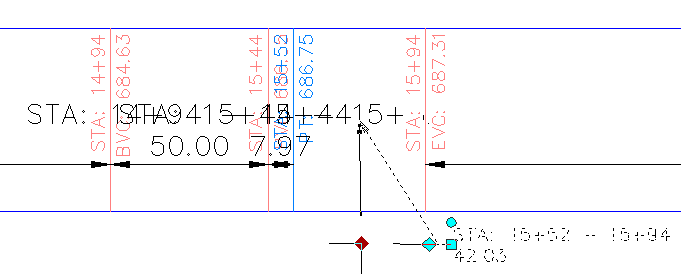

- Ziehen Sie den Griff nach unten und nach rechts. Klicken Sie, um die Beschriftung zu platzieren.

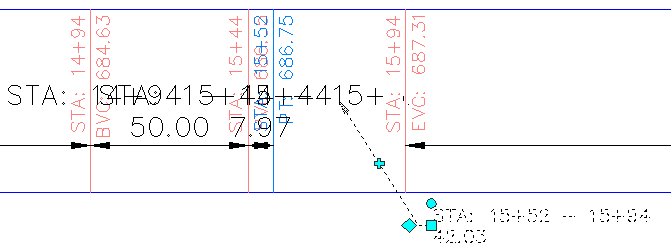

- Klicken Sie auf den Griff
. Ziehen Sie den Griff nach links. Klicken Sie, um den Griff zu platzieren. Der Beschriftungsführungslinie wird ein neuer Scheitelpunkt hinzugefügt.

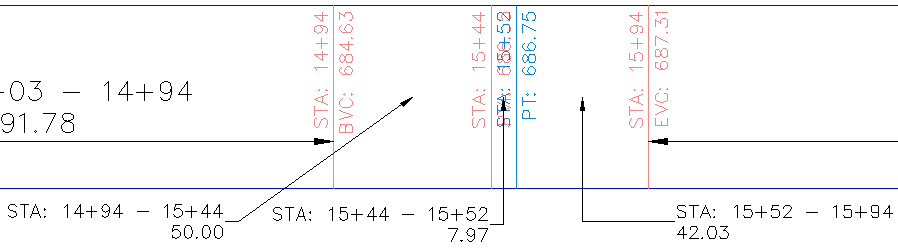

- Wiederholen Sie die Schritte 1 bis 3, um die Beschriftungen links neben der soeben verschobenen Beschriftung ebenfalls zu verschieben.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Ändern eines Datenbandstils.
