In dieser Übung lernen Sie, wie Sie die in einem Datenband angezeigten Daten ändern können.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 2: Verschieben von Beschriftungen in einem Datenband.
Ändern des Datenbandstils
- Öffnen Sie die Datei Profile-6C.dwg im Ordner der Zeichnungen für Übungslektionen.

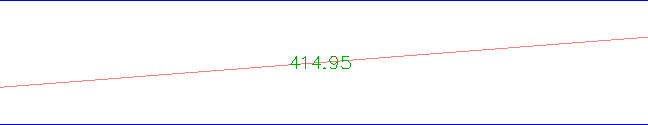

Beachten Sie, dass im unteren Band Vertikalgeometrie die Beschriftungen in den Steigungstangenten durch die Tangenten verdeckt werden.
- Wählen Sie das Raster des Längsschnitts aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf .
- Wählen Sie im Dialogfeld Höhenplaneigenschaften auf der Registerkarte Bänder im Feld Position die Option Unterhalb des Höhenplans aus.
- Klicken Sie in der Zeile Vertikale Geometrie auf
neben Geometrie. - Klicken Sie im Dialogfeld Bandstil wählen auf
Aktuelle Auswahl bearbeiten. - Das Feld Bei auf der Registerkarte Banddetails im Bereich Beschriftungen und Marker des Dialogfelds Bandstil der vertikalen Geometrie gibt an, welcher Typ der Bandbeschriftungen den Fokus der Bearbeitungswerkzeuge hat. Stellen Sie sicher, dass Aufwärtstangente ausgewählt ist.
- Klicken Sie im Bereich Beschriftungen und Marker auf Beschriftung erstellen.
Das Dialogfeld Beschriftungsstil-Editor enthält die Steuerelemente zum Erstellen und Bearbeiten von Beschriftungskomponenten. Beachten Sie die zahlreichen Steuerelemente, die für das Bandbeschriftungsformat verfügbar sind.
- Ändern Sie in der Sammlung Text den Wert Zuordnung in Unten zentriert.
- Klicken Sie drei Mal auf OK.
- Klicken Sie im Dialogfeld Höhenplaneigenschaften auf Anwenden.

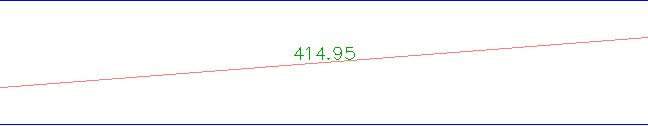

Beachten Sie, dass sich die Position der Steigungstangentenbeschriftung des Datenbands in der Zeichnung geändert hat.
Vertiefung: Ändern Sie die Beschriftungsposition für die Abstiegstangenten sowie die Wannen und Kuppen.
