Übung 3: Hinzufügen eines Bypasses zu einem Kreisverkehr

In dieser Übung erstellen Sie die Geometrie für einen Bypass, der es Fahrzeugen ermöglicht, den Kreisverkehr zu umgehen und von einer Zu- und Ausfahrtsstraße in eine andere einzubiegen.

Auswählen der Zu- und Ausfahrtsstraßen

1. Öffnen Sie die Datei Roundabout-Slip Lane-Add.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Schnittpunkte Bypass hinzufügen.

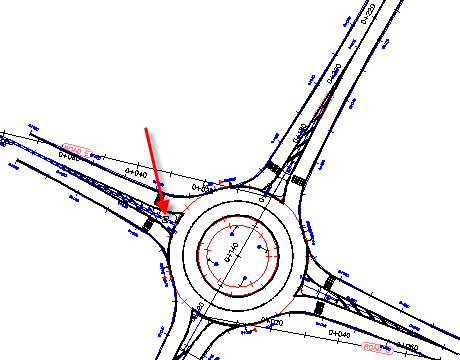

3. Klicken Sie für die Zufahrt auf die Achse Approach_SN (1).

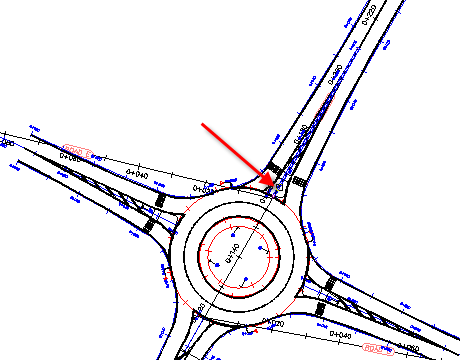

4. Klicken Sie für die Ausfahrt auf die Achse Approach_EW.


Angeben von Bypassparametern

1. Geben Sie im Dialogfeld Bypass zeichnen unter Bypassparameter folgende Parameter an:
   • Länge der Segmentierungslinie: 1
   • Länge des Verzögerungsfahrstreifens: 20
   • Länge des Beschleunigungsfahrstreifens: 10
   • Fahrspurbreite: 4
   • Radius: 50
   • Verjüngungslänge: 20
2. Geben Sie unter Fahrbahnmarkierungen zeichnen folgende Parameter an:
   • Außenkante: aktiviert; Durchgehend
   • Verzögerungsübergangslinie: deaktiviert
   • Beschleunigungsübergangslinie: deaktiviert
3. Geben Sie die Achseigenschaften an:
   • Achsstil: Roundabout - Slip Lane
   • Achslayer: 0
   • Achsbeschriftungssatz: Roundabout - Slip Lane
   • Präfix für Achsname: SlipLane
4. Klicken Sie auf OK.

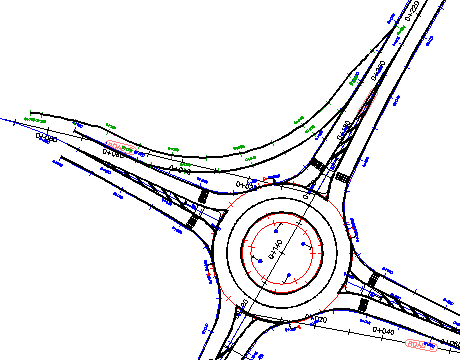

   Der Bypass wird in der Zeichnung angezeigt.



Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 4: Bearbeiten von Kreisverkehrkomponenten.
