Übung 1: Erstellen von Achsparallelen

In dieser Übung erstellen Sie dynamische Achsparallelen für eine vorhandene Mittellinienachse.

Erstellen von Versätzen einer Mittellinienachse

1. Öffnen Sie die Datei Align-6A.dwg im Ordner der Zeichnungen für Übungslektionen.

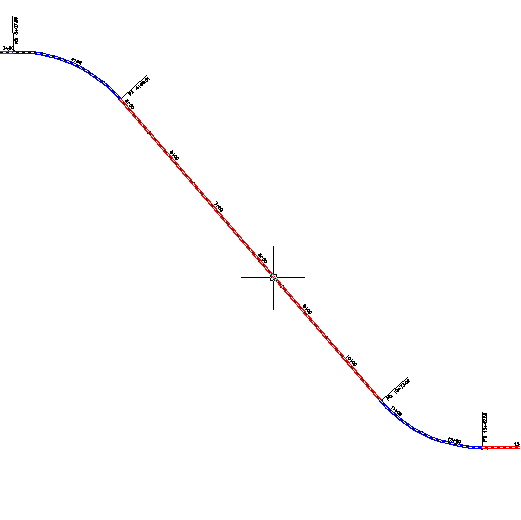

   Die Zeichnung enthält ein DGM und eine Achse.

2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Achse Achsparallele erstellen.
3. Wählen Sie die Achse in der Zeichnung aus.

4. Geben Sie im Dialogfeld Achsparallelen erstellen die folgenden Parameter an:
   • Anzahl Versätze links: 1
   • Anzahl Versätze rechts: 1
   • Intervallversatz links: 12
   • Intervallversatz rechts: 12
   • Achsstil: ETW
   • Achsbeschriftungssatz: Versatzbeschriftungen

   Sie können auch Richtlinien für die Achsparallelen angeben.

5. Klicken Sie auf OK.

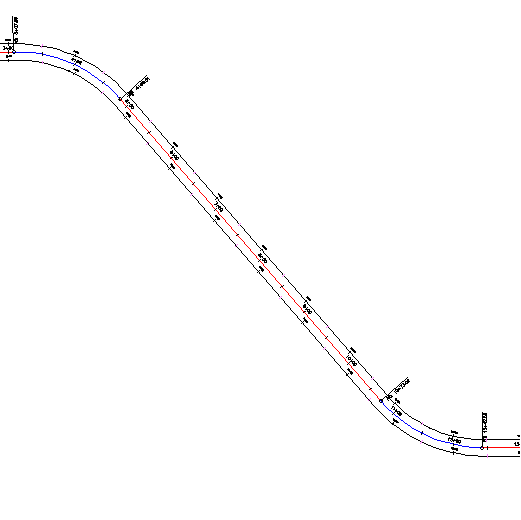

   Eine Achsparallele wird auf einer beliebigen Seite der Mittellinienachse erstellt.


6. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung AchsenAchsparallelen.

   Beachten Sie, dass die zwei Achsen, die Sie erstellt haben, in die Sammlung Achsparallelen eingefügt wurden. Genau wie von Standard-Mittellinienachsen können Sie auch von Achsparallelen Längsschnitte, Höhenpläne und Querprofillinien-Gruppen erstellen.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Bearbeiten einer Achsparallele.
