So fügen Sie ein Pufferelement Gerade zwischen zwei Bogen auf einer Achse hinzu

Sie können Geraden als Pufferelemente hinzufügen, um eine abhängigkeitsbasierte Achsgeometrie für die Bereiche Ihres Entwurfs zu erzeugen, in denen Berührungspunkte zwischen zwei Bogen beibehalten werden müssen.

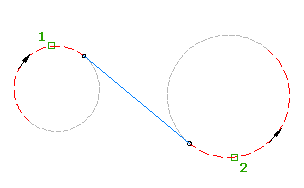

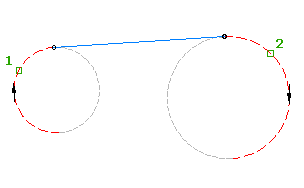

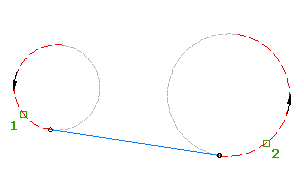

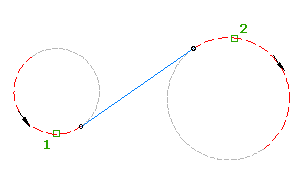

Mit diesem Objekt werden Tangenten für beide Zuordnungsbogen (2) beibehalten. Es gibt vier mögliche Lösungen für dieses Objekt, je nach Richtung der Bogen.

So fügen Sie eine Gerade als Pufferelement hinzu (zwischen zwei Bogen)

  1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor.
  2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Pufferelement Gerade (zwischen zwei Bogen).
  3. Geben Sie das Bogenobjekt an, von dem aus die Gerade hinzugefügt werden soll.
  4. Geben Sie das Bogenobjekt an, dem die Gerade hinzugefügt werden soll.
