So fügen Sie Geraden und Übergangsbogen als Koppelelemente zu Achsen hinzu

Fügen Sie Geraden-Koppelelemente mit Übergangsbogen in Situationen ein, in denen Sie einen Übergangsbogen zu einer Geraden benötigen, der entweder durch einen Zwangspunkt oder durch eine Länge definiert wird.

So fügen Sie ein Koppelelement Gerade mit Übergangsbogen (von Bogen, Zwangspunkt) hinzu

Fügen Sie ein Koppelelement vom Typ Übergangsbogen-Gerade mit einer angegebenen Übergangsbogen-Länge und einem Zwangspunkt einem Bogen hinzu.

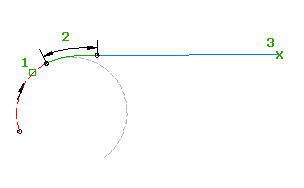

Wenn das Zuordnungsobjekt (1) bearbeitet wird, ändern sich die Übergangsbogenlänge (2) und der Zwangspunkt (3) nicht. Die Linienlänge und der Zuordnungspunkt ändern sich jedoch entsprechend den Änderungen am Zuordnungsbogen.

  1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor.
  2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Koppelelement Übergangsbogen-Gerade (von Bogen, Zwangspunkt).

    Die aktuelle Übergangsbogendefinition wird an der Befehlszeile angezeigt.

  3. Geben Sie das Bogenende an, an das die Gerade angefügt werden soll.
  4. Geben Sie die Übergangsbogenlänge oder den Wert A an, indem Sie einen numerischen Wert eingeben oder zwei Punkte in der Zeichnung auswählen.

    Geben Sie einen neuen Wert ein, oder drücken Sie die EINGABETASTE, um den an der Befehlszeile angezeigten Wert zu übernehmen.

    • Wenn Richtlinien auf die Achse angewendet werden, wird der Mindestwert der aktuellen Entwurfsgeschwindigkeit angezeigt.
    • Wenn keine Richtlinien auf die Achse angewendet werden, wird der in den Bogen- und Übergangsbogeneinstellungen angegebene Vorgabewert angezeigt.
  5. Geben Sie den Zwangspunkt an.

So fügen Sie ein Koppelelement Übergangsbogen-Gerade (vom Bogenende, Länge) hinzu

Fügt einem Bogen eine Koppelelementgruppe Übergangsbogen-Gerade mit einem angegebenen Zwangspunkt hinzu.

Wenn das Zuordnungsobjekt (1) bearbeitet wird, ändern sich die Übergangsbogen (2) und Linienlängen (3) nicht. Wenn Sie den Zuordnungsbogen ändern oder verschieben, wird auch die gesamte Übergangsbogengruppe entsprechend verschoben.

  1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor.
  2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Koppelelement Übergangsbogen-Gerade (von Bogenende, L oder A). Die aktuelle Übergangsbogendefinition wird an der Befehlszeile angezeigt.
  3. Geben Sie das Bogenende an, an das die Gerade angefügt werden soll.
  4. Geben Sie die Übergangsbogenlänge oder den Wert A an, indem Sie einen numerischen Wert eingeben oder zwei Punkte auswählen.

    Geben Sie einen neuen Wert ein, oder drücken Sie die EINGABETASTE, um den an der Befehlszeile angezeigten Wert zu übernehmen.

    • Wenn Richtlinien auf die Achse angewendet werden, wird der Mindestwert der aktuellen Entwurfsgeschwindigkeit angezeigt.
    • Wenn keine Richtlinien auf die Achse angewendet werden, wird der in den Bogen- und Übergangsbogeneinstellungen angegebene Vorgabewert angezeigt.
  5. Geben Sie die Länge der Geraden an.
