Informationen zum Positionieren von Querprofillinien auf einem 3D-Profilkörper

Abhängig vom Winkel der Querprofillinie im Verhältnis zur übergeordneten Basislinie kann ein 3D-Profilkörper-Querprofil auf zwei Arten angezeigt werden.

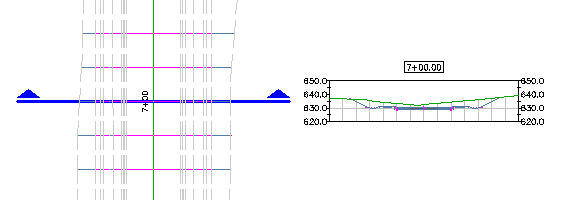

Lotrecht zu einer 3D-Profilkörper-Basislinie

Wenn die Querprofillinie lotrecht zur übergeordneten Basislinie verläuft, reproduziert das Querprofil den 3D-Profilkörper-Querschnitt, der an der Station eingefügt wird, an der die Querprofillinie die Basislinie schneidet.

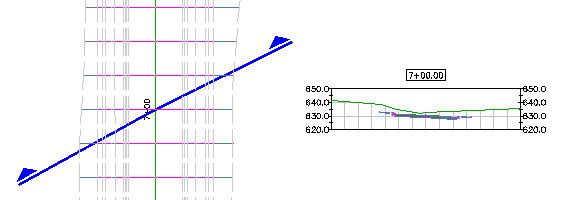

In einem Winkel zu einer 3D-Profilkörper-Basislinie

Wenn die Querprofillinie nicht lotrecht zur übergeordneten Basislinie verläuft, entnimmt der Querschnitt dem 3D-Profilkörpermodell Proben, erstellt einen Volumenkörper aus den Querschnittsbestandteilen, die von der Querprofillinie gekreuzt werden, identifiziert Elemente (z. B. Verknüpfungen, Punkte und Profilarten) auf dem gekappten Volumenkörper und kappt dann den Volumenkörper, um eine Querschnittdarstellung zu erzeugen.

Anmerkung: Wenn Sie eine Querprofillinie in einem nicht-lotrechten Winkel zeichnen, werden die Böschungsfußverknüpfungen nicht angezeigt. Um einen Böschungsfuß in einem Querprofil anzuzeigen, erstellen Sie eine Deckfläche für alle berücksichtigten 3D-Profilkörper und entnehmen Sie dann den 3D-Profilkörper-Deckflächen Proben.
