Informationen zur Probenentnahme mehrerer 3D-Profilkörper-Basislinien

Ein 3D-Profilkörper-Querprofil kann zur Probenentnahme bei mehreren 3D-Profilkörper-Basislinien verwendet werden.

Ein 3D-Profilkörper-Querprofil zur Probenentnahme bei mehreren Basislinien wird in zwei Schritten erstellt:

1. Auf der übergeordnete Basislinie (mit der die Querprofillinie verknüpft ist), wird der 3D-Profilkörper-Querschnitt, der der Station auf der Basislinie am nächsten ist, reproduziert.
2. Auf anderen Querschnittsbestandteilen, die die Querprofillinie schneiden, entnimmt die Querprofillinie für jeden Querschnittsbestandteil Proben, erstellt einen Volumenkörper der Querschnittsbestandteile, kappt den Volumenkörper, um eine Querschnittdarstellung zu erzeugen, und identifiziert anschließend Elemente (wie z. B. Verknüpfungen, Punkte und Profilarten) auf dem gekappten Volumenkörper.
   Anmerkung: Für berücksichtigte Querschnitte, die der übergeordneten Basislinie nicht zugeordnet sind, werden Böschungsfußverknüpfungen nur reproduziert, wenn die Querprofillinie lotrecht zur Querschnittsbasislinie ist. Um den vollständigen Böschungsfuß in einem Querprofil mit mehreren Basislinien anzuzeigen, erstellen Sie Deckflächen für alle berücksichtigten 3D-Profilkörper und entnehmen Sie dann den 3D-Profilkörper-Deckflächen Proben.

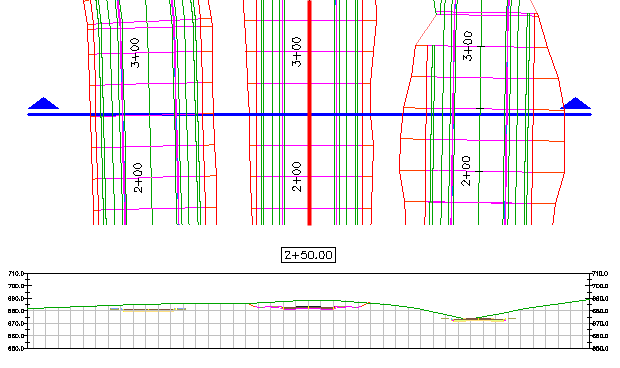

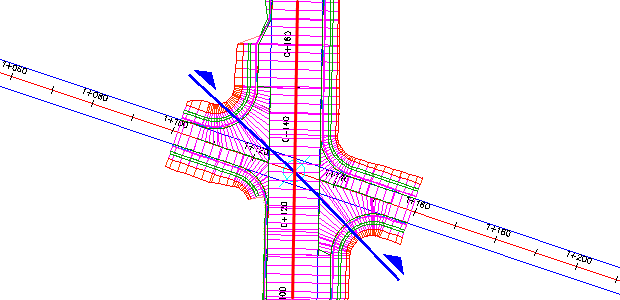

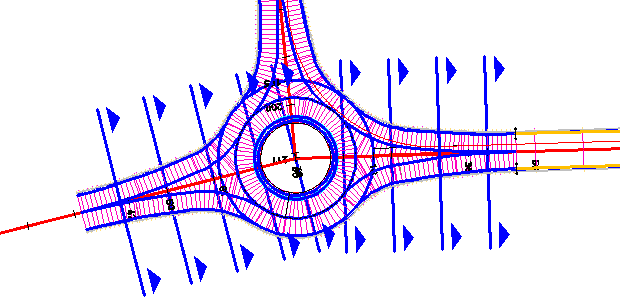

Sie können Querprofilen von komplexen oder mehreren 3D-Profilkörpern, z. B. Kreuzungen, Kreisverkehren, Sackgassen, Ausfahrten und Zufahrtsstraßen, Proben entnehmen. Die 3D-Profilkörper in den folgenden Abbildungen bestehen aus mehreren Basislinien. Mithilfe der gezeigten Querprofillinien können jeder Basislinie, die von den Querprofillinien geschnitten wird, Proben entnommen werden.

Sie können mehrere Basislinien-3D-Profilkörper in der gleichen Weise mit dem Querprofil-Editor anzeigen.

3D-Profilkörperarten werden in Materialvolumenberechnungen verwendet. Wenn Sie eine Material-Mengenanalyse durchführen, werden alle 3D-Profilkörperarten in der Berechnung verwendet.

Video: Querprofile von mehreren Basislinien 00:03:19 Mit Audio Verwenden Sie ein einzelnes Querprofil, um Querprofile von mehreren Basislinien oder 3D-Profilkörpern gleichzeitig zu erstellen.
